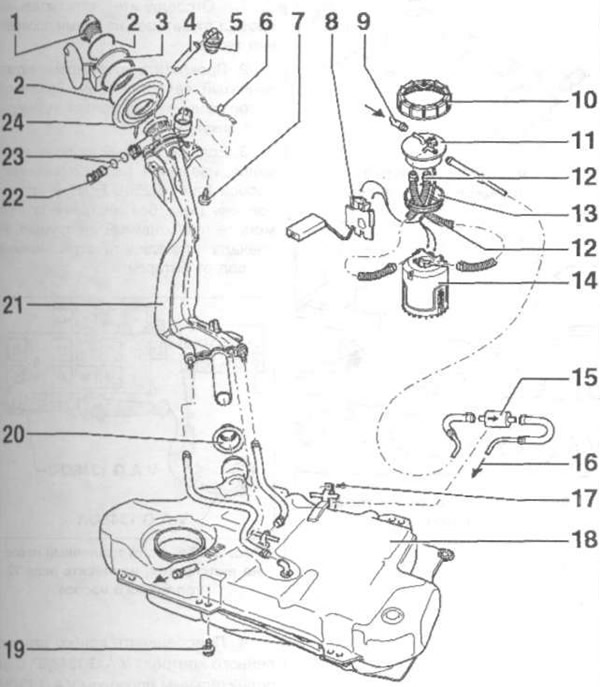

Рис. 3.23 а. Элементы системы питания Polo Classic, Polo Estate:
1 - Крышка; 2 - Крепежное кольцо; 3 - Заслонка топливного бака; 4 - Вентиляционная трубка; 5 - Гравитационный/перепускной клапан; 6 - Соединение на «массу»; 7, 17, 19 - Болты; 8 - Датчик уровня топлива; 9 - Сливной топливопровод; 10 - Гайка; 11 - Фланец; 12 - Гофрированная трубка; 13, 23 - Уплотнительные кольца; 14 - Топливный насос; 15 - Заборный топливопровод; 16 - Топливный фильтр; 18 - Топливный бак; 20 - Защитный кожух; 21 - Заливная трубка; 22 - Вентиляционный клапан; 24 - Чашка.

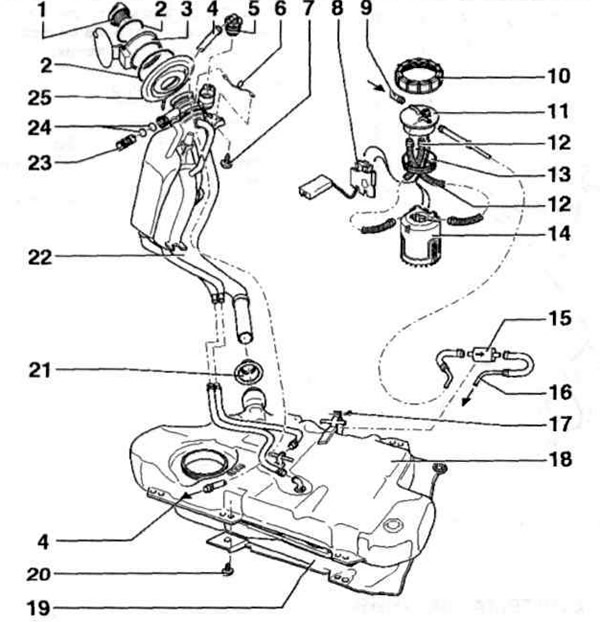

Рис. 3.23 б. Элементы системы литания Caddy:
1 - Крышка; 2 - Крепежное кольцо; 3 - Заслонка топливного бака; 4 - Вентиляционная трубка; 5 - Гравитационный/перепускной клапан; 6 - Соединение на «массу»; 7, 17, 20 - Болты; 8 - Датчик у топлива; 9 - Сливной топливопровод; 10 - Гайка; 11 - Фланец; 12 - Гофрированная трубка; 13, 24 - Уплотнительные кольца;, 14 - Топливный насос; 15 - Топливный фильтр; 16 - Заборный топливопровод 18 - Топливный бак; 19 - Теплозащитный кожух; 21 - Защитный кожух; 22 - Заливная трубка; 23 - Вентиляционный клапан; 25 - Чашка.

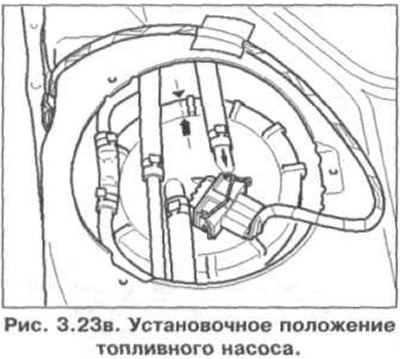

Установочное положение топливного насоса показано на рис. 3.23 в. Метки на фланце должны совпадать с метками на топливном баке.

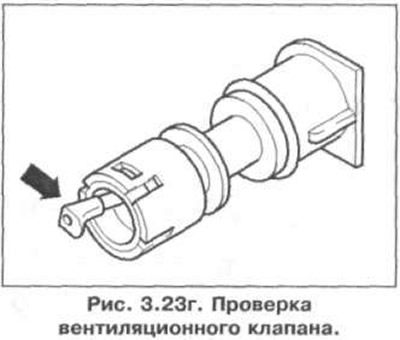

Проверка вентиляционного клапана показана на рис. 3.23 г. Рычаг в свободном положении - клапан закрыт, рычаг нажат в направлении стрелки - клапан открыт.
