- снимите правый звукоизоляционный кожух;
- пометьте направление движения ремня;

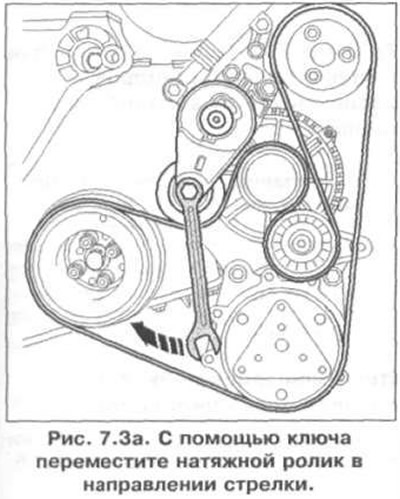

- с помощью ключа переместите натяжной ролик в направлении стрелки (рис. 7.3 а).
Прохождение ребристого ремня на двигателе с кондиционером показано на рис. 7.3 б, без компрессора кондиционера - на рис. 7.3 в.

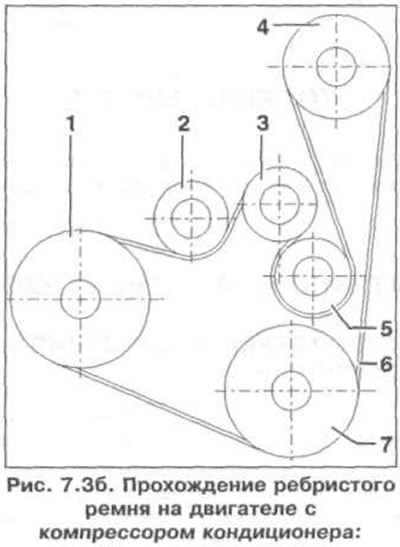

1 - Шкив коленчатого вала; 2 - Натяжной ролик; 3 - Шкив генератора; 4 - Шкив насоса усилителя рулевого управления; 5 - Промежуточный ролик; 6 - Ребристый ремень; 7 - Компрессор кондиционера.

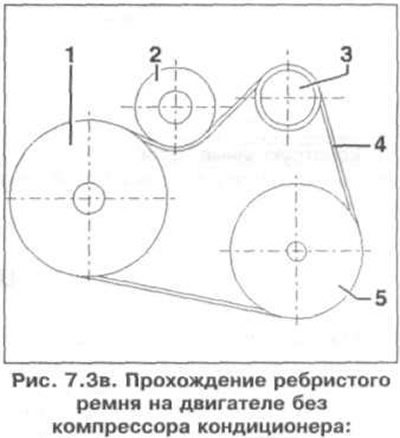

1 - Шкив коленчатого вала; 2 - Натяжной ролик; 3 - Шкив генератора; 4 - Ребристый ремень; 5 - Шкив насоса усилителя рулевого управления.
