Általános és egyedi belső világítási lámpák (autó panorámatető nélkül)
Az utastér elülső részének általános és egyedi világítótesteibe a következő alkatrészek vannak beépítve:
- Egyéni megvilágító lámpa balra középen "W39"
- Egyéni megvilágító lámpa a jobb oldalon középen "W40"
Használati útmutató: A lámpaernyő és az egyes világítólámpák, valamint a megfelelő kapcsolók egy komponensből készülnek. Ha hibás, cserélje ki a teljes alkatrészt szerelvényként.
Általános és egyedi világító lámpák eltávolítása és felszerelése az utastér elején

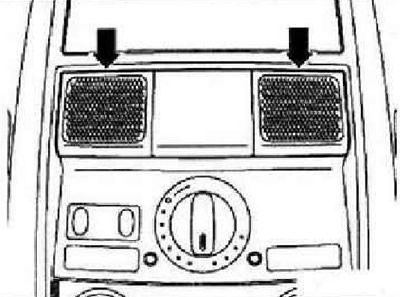

Kapcsolja ki a gyújtást és az összes elektromos fogyasztót. Óvatosan pattintsa le a fedelet egy ékkel -VAS 3409- vagy egy csavarhúzóval a "nyíl" lámpáról.

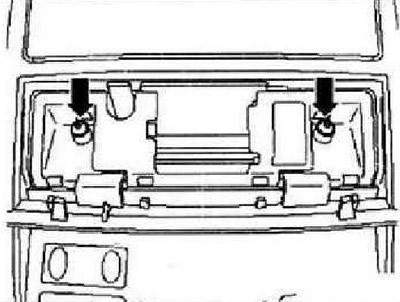

Csavarja ki a "nyíl" rögzítőcsavarokat. Távolítsa el a lámpaernyőt a mennyezeti panel konzoljáról.

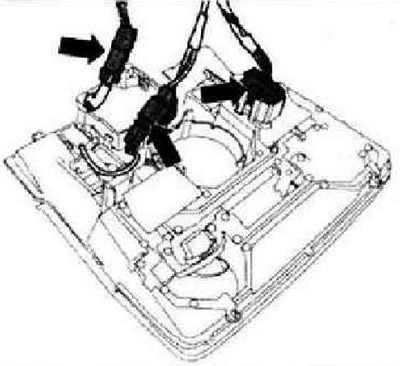

Oldja ki és húzza ki a "nyíl" csatlakozókat, és távolítsa el az általános és egyedi világítási lámpát.
A telepítés fordított sorrendben történik.
Az egyedi megvilágító lámpa cseréje, bal oldalon középen "W39" és a világító lámpa, jobb oldalon középen "W40"

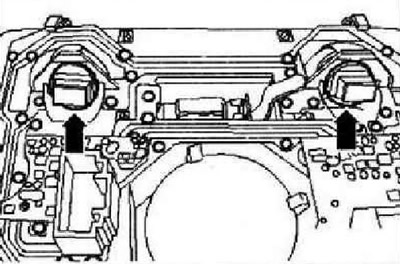

Távolítsa el a belső lámpaernyőt. Fordítsa el a hibás egyedi világítólámpa "nyíl" foglalatát 90°-kal balra. Távolítsa el az aljzatot a lámpával az egyedi világítótestről.

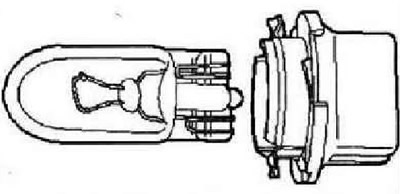

Óvatosan vegye ki a pumpát az üveglappal a patronból. Cserélje ki az üveg talpú lámpát (12V, 5W).
A telepítés fordított sorrendben történik.
Általános és egyedi belső világítási lámpák (autó panorámás napfénytetővel)
Az utastér elülső részének általános és egyedi világítótesteibe a következő alkatrészek vannak beépítve:
A cikk a portálon található vwmanual.ru
- Egyéni megvilágító lámpa balra középen "W39"
- Egyéni megvilágító lámpa a jobb oldalon középen "W40"
- Sraffozás kapcsoló "E8"
Általános és egyedi világító lámpák eltávolítása és felszerelése az utastér elején
Kapcsolja ki a gyújtást és az összes elektromos fogyasztót. Óvatosan pattintsa le a fedelet egy ékkel -VAS 3409- vagy egy csavarhúzóval a "nyíl" lámpáról.

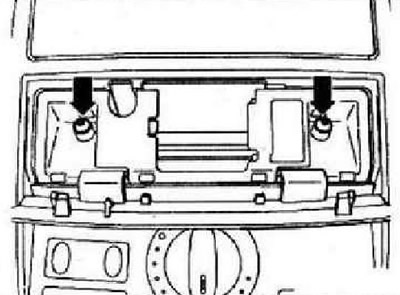

Csavarja ki a "nyíl" rögzítőcsavarokat. Vegye le az egyedi világítási lámpaernyőt, figyelembe véve a csatlakoztatott vezetékek hosszát, a mennyezeti panel konzoljáról.

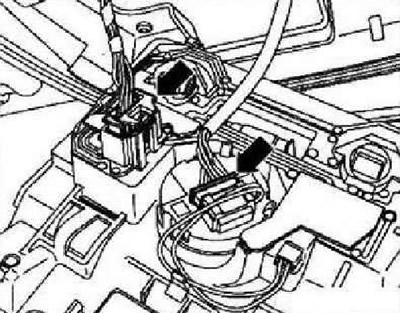

Oldja fel és húzza ki az összes "nyíl" csatlakozót.
A telepítés fordított sorrendben történik.

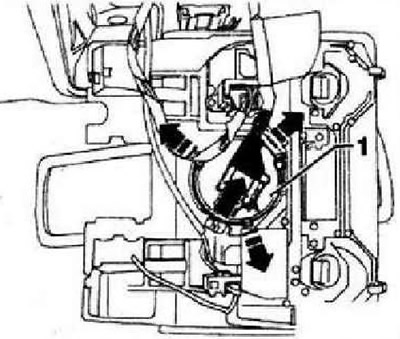

A napellenző és a napfénytető nyitógombja "E437" eltávolítása és beszerelése
Távolítsa el a belső lámpát. Oldja ki és válassza le az "A nyíl" csatlakozót, Oldja ki a "nyíl" reteszeket, és távolítsa el az "1" gombot a rögzítőkeretről.
A telepítés fordított sorrendben történik.
Mennyezeti lámpa és egyedi háttérvilágítású lámpa
A következő alkatrészek vannak beépítve a utastéri lámpákba és az egyedi hátsó belső világítási lámpákba:
- Hátsó belső lámpa "W43"
- Egyedi hátsó belső világítás lámpa, bal "W11"
- Egyedi hátsó belső világítás lámpa, jobb "W12"
Használati útmutató: A lámpaernyő és az egyes világítólámpák, valamint a megfelelő kapcsolók egy komponensből készülnek. Ha hibás, cserélje ki a teljes alkatrészt szerelvényként.
Hátsó belső lámpa/olvasólámpa eltávolítása és felszerelése
Kapcsolja ki a gyújtást és az összes elektromos fogyasztót. Oldja ki a "nyíl" bilincseket egy ék vagy egy megfelelő csavarhúzó segítségével, és vegye le a lámpaernyőt a csatlakoztatott vezetékek hosszának figyelembevételével a mennyezeti panelről.

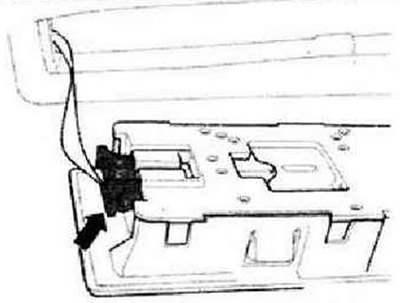

Oldja ki és húzza ki a "nyíl" csatlakozót, és távolítsa el az általános és egyedi világítási lámpát.
A telepítés fordított sorrendben történik.
Lámpák cseréje a mennyezetben és egyedi világítás a kabin hátsó részén
Útmutató: A hátsó lámpaernyőben lévő lámpák cseréje mindkét lámpánál ugyanúgy történik, tehát a leírás csak az egyik oldalra vonatkozik.

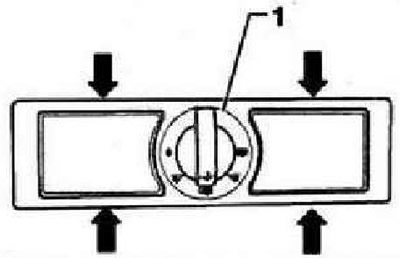

Távolítsa el a lámpaernyőt és az egyedi világítólámpát. Oldja ki az "1" diffúzor négy "nyíl" rögzítőjét, és távolítsa el felfelé a lámpaernyőről.

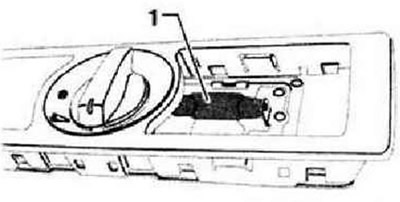

Vegye ki az "1" lámpát a "nyíl" foglalatból. Hátsó mennyezeti izzók: spotlámpa 12 V, 5 W.
A telepítés fordított sorrendben történik.
Az első utasoldali "W14" sminktükör világítás és a vezetőoldali "W20" sminktükör világítás eltávolítása és felszerelése
Utasítások: Mindkét lámpa ki- és beszerelése azonos módon történik, a leírás csak egy lámpára vonatkozik.

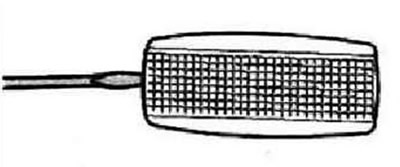

Kapcsolja ki a gyújtást és az összes elektromos fogyasztót. A -VAS 3409-es ékkel vagy egy megfelelő csavarhúzóval távolítsa el a lámpát a tetőburkolatról.

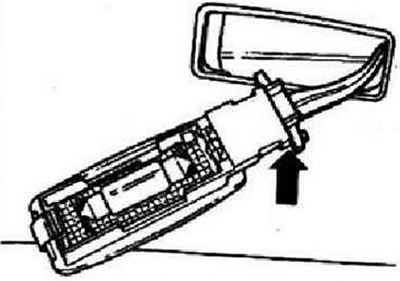

Oldja fel és húzza ki a "nyíl" csatlakozót.
A telepítés fordított sorrendben történik.
A mosdótükör izzójának cseréje

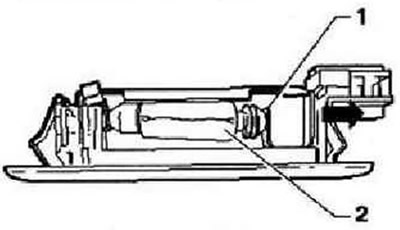

Távolítsa el a sminktükör lámpáját. Nyomja a lámpa "1" érintkezőlemezét a nyíl irányába, és vegye ki a "2" spotlámpa lámpát a foglalatból. Cserélje ki a reflektort (12V, 5W).
A telepítés fordított sorrendben történik.
Jobb oldali mennyezeti lámpa "W17" - eltávolítás és beszerelés
Kapcsolja ki a gyújtást és az összes elektromos fogyasztót. Oldja ki a jobb oldali mennyezeti lámpa -1- rögzítőjét a -VAS 3409- ékkel vagy egy megfelelő csavarhúzóval, és vegye le a csatlakoztatott vezetékek hosszát figyelembe véve a mennyezeti panelről.

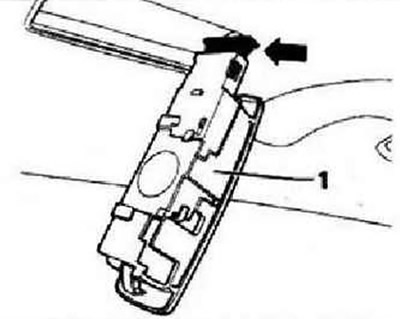

Oldja ki és válassza le a "nyíl" csatlakozót, és távolítsa el a jobb oldali mennyezeti lámpát "1".
A telepítés fordított sorrendben történik.
A jobb oldali "W17" mennyezeti izzó cseréje

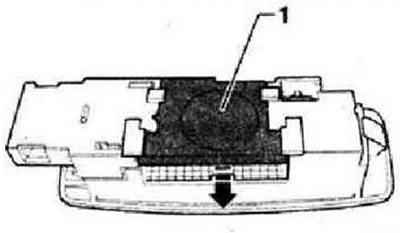

Távolítsa el a jobb oldali "W17" lámpát. Húzza ki az "1" fedelet a nyíl irányába a jobb oldali lámpaernyőről.

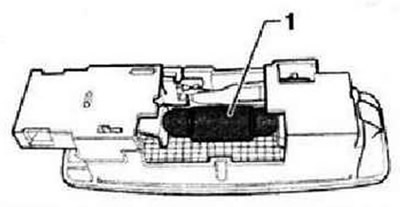

Távolítsa el az "1" spotlámpát a jobb oldali lámpaernyőről. Izzólámpa a megfelelő lámpabúrához: spotlámpa 12 V, 5 W.
A telepítés fordított sorrendben történik.
