1975 előtt gyártott modellek
1. Távolítsa el a kormányoszlop zárját a leírtak szerint előző szakasz.
2. Távolítsa el a kis csavart, majd vegye ki a gyújtás/indítókapcsoló egységet a zárból.

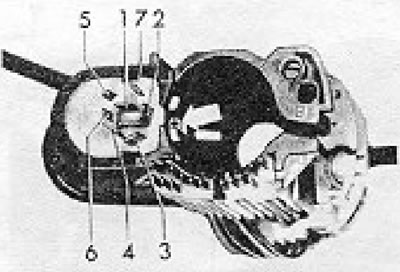

10.10. ábra Gyújtás/indítókapcsoló - alulnézet (lásd a kapcsolási rajzot). A nyíl a rögzítőcsavart jelzi: 1 - 30-as érintkező; 2 - Kapcsolat 50; 3 - 15. kapcsolat; 4 - Kapcsolat X-szel; 5 - Kapcsolatfelvétel P-vel; 6 - Kapcsolat S; 7 - Kapcsolatfelvétel G.-vel.
1975 októbere óta gyártott modellek
(Tekintse meg az eredeti cikket az erőforráson: VWMANUAL.ru)
3. A gyújtás-/indítókapcsoló eltávolításához ezeken a későbbi modelleken fúrjon egy 3,0 mm átmérőjű lyukat a zárházba a 10.11. ábrán látható módon. Ez a lyuk hozzáférést biztosít a hengerrögzítő dugattyúhoz, amelyet le kell nyomni a zárhenger kioldásához.

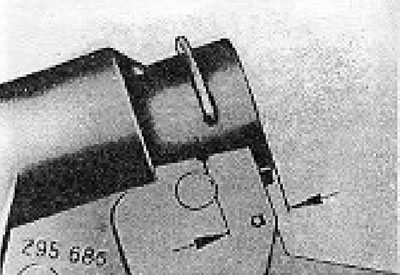

10.11. ábra. Fúrási minta a gyújtás-/indítókapcsoló eltávolításakor (későbbi modellek). a = 13,0 mm.
Minden modell
4. A telepítést a fenti lépések fordított sorrendben történő végrehajtásával végezzük.
