Figyelem!
- Ha repedések vannak a hengerfejben a szelepülékek között, valamint a szelepülés gyűrűi és a gyújtógyertyák menetes furatai között, és ha ezeknek a repedéseknek a szélessége nem haladja meg a 0,3 mm-t, és a mélysége nem haladja meg a 4 mm-t menetek a gyújtógyertyák furataiban, majd A hengerfej az élettartam csökkentése nélkül üzemeltethető.
- A hengerfejet és a vezérműtengely házát csak szerelvényként cserélik.

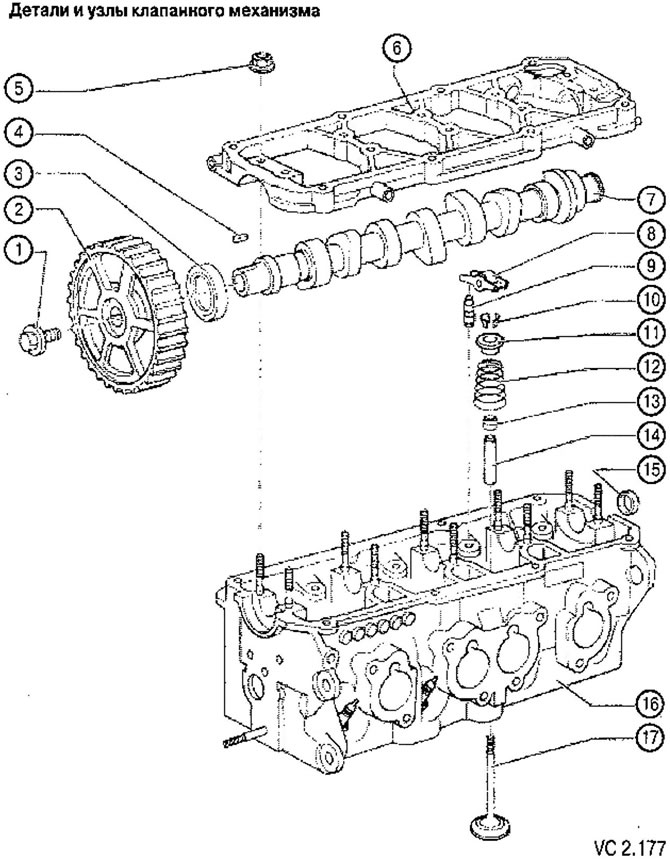

Az alkatrészek és szerelvények listája a szerelési munkákra vonatkozó megjegyzésekkel a VC2.177 ábrán:
1. A vezérműtengely fogaskerék-tárcsájának rögzítőcsavarja 100 Nm.
- lazításkor és meghúzáskor használjon kart a szíjtárcsa tartásához.
2. Vezérműtengely szíjtárcsa.
3. Vezérműtengely olajtömítés:
- összeszereléskor cserélje ki egy újra.
4. Kulcs.
5. Vezérműtengely házának rögzítőanya: 23 Nm.
6. Vezérműtengely házba integrált felső siklócsapágysapkák:
- a párosító síkok nem esnek feldolgozás alá;
- támogatás (1) az ékbordás szíjtárcsa oldaláról;
- figyelje meg a vezérműtengely-csapágyak rögzítőinek meghúzási sorrendjét;
- óvatosan vigye fel a tömítőanyagot az alsó felületi síkra és a tömítőanyag horonyba.
7. Vezérműtengely:
- mérje meg a radiális hézagot Plastigage mérőhuzallal, határérték: 0,1 mm;
- radiális kifutás: maximum 0,04 mm.
8. Görgőkar:
- ellenőrizze a görgők elakadását;.
- kenje be a munkafelületet;
" beszereléskor rögzítse a tartóra egy zárókonzollal.
9. Görgőkartámasz hidraulikus kompenzátorral:
- ne cseréljenek helyet;
- Kenje meg a munkafelületet.
10. Crackerek a szeleprugó rögzítéséhez.
11. Szeleprugó lemez.
12. Szeleprugó.
13. Olajtömítés
- összeszereléskor cserélje ki egy újra.
14. Szelepvezető
15. Dugó:
- süllyesztett beépítés;
- eltávolításához csavarhúzóval szúrja át a gumifalat középen, és vegye le a fedelet.
16. Hengerfej:
- a vezérműtengely oldalán lévő illesztési síkok nem feldolgozás alatt állnak;
- szelepülések feldolgozása.
17. Szelepek:
- feldolgozásnak nincs alávetve, csak lelapolás megengedett.
