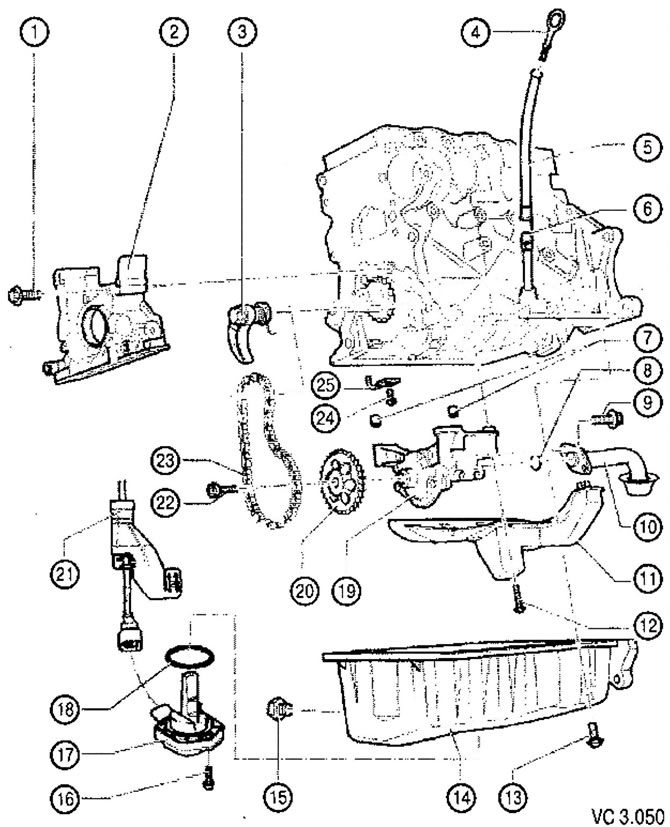

Пералік вузлоў і дэталяў сістэмы змазкі з тэхналагічнымі заўвагамі па рамонце да малюнка VC3.050:
1. Вінт мацавання пярэдняй крышкі блока цыліндраў: 15 Нм.
2. Пярэдняя крышка блока цыліндраў з сальнікам каленчатага вала:
- усталёўваецца на цэнтравальныя ўтулкі;
- пры ўсталёўцы вырабіць герметык;
- працоўны беражок сальніка дадаткова не змазваць;
- перад усталёўкай выдаліць рэшткі алею на шыйцы каленчатага вала чыстым рыззём,
3. Нацяжная прылада ланцуга з чаравікам: 15 Нм:
- перад усталёўкай сціснуць спружыну.
4. Алейны мац.
5. Верхняя частка трубкі алейнага маца.
в. Ніжняя частка трубкі алейнага маца.
7. Цэнтравачныя ўтулкі.
8. Ушчыльняльнае кольца:
- пры зборцы замяніць новым.
9. Вінт мацавання маслоприемника: 15 Нм.
10. Маслапрымальнік:
- пры неабходнасці ачысціць сетку.
11. Адбівальнік.
12. Вінт мацавання алейнай помпы: 15 Нм.
13. Вінт мацавання паддона алейнага картэра: 15 Нм.
14. Паддон алейнага картэра:
- перад усталёўкай ачысціць кантактныя паверхні;
- пры ўсталёўцы вырабіць герметык.
15. Разьбовая пробка для зліву алею: 30 Нм:
- пры зборцы замяніць новай.
16. Вінт мацавання датчыка ўзроўню і тэмпературы алею: 10 Нм.
17. Датчык ўзроўню і тэмпературы алею (G266):
- раз'ём чорны, 3-кантактны.
18. Ушчыльняльнае кольца:
- пры зборцы замяніць новым.
19. Алейная помпа з рэдукцыйным клапанам 1,2 Мпа (12 бар):
- перад усталёўкай праверыць наяўнасць
- цэнтровачных утулак, якія вызначаюць узаемнае размяшчэнне алейнай помпы і блока цыліндраў;
- замяніць помпу пры адукацыі разор на працоўных паверхнях і зубчастых колах.
20. Зорачка прывада алейнай помпы.
21. Кранштэйны джгута правадоў датчыка ўзроўню і тэмпературы алею
22. Вінт мацавання вядзёнай зорачкі прывада алейнай помпы: 20 Нм і давярнуць на 1/4 абарачэння (90°):
- пры зборцы замяніць новым.
23. Ланцуг прывада алейнай помпы.
24. Вінт мацавання фарсункі алейнага астуджэння поршня: 25 Нм:
- усталёўваць без герметыка.
25. Фарсунка алейнага астуджэння поршня.
