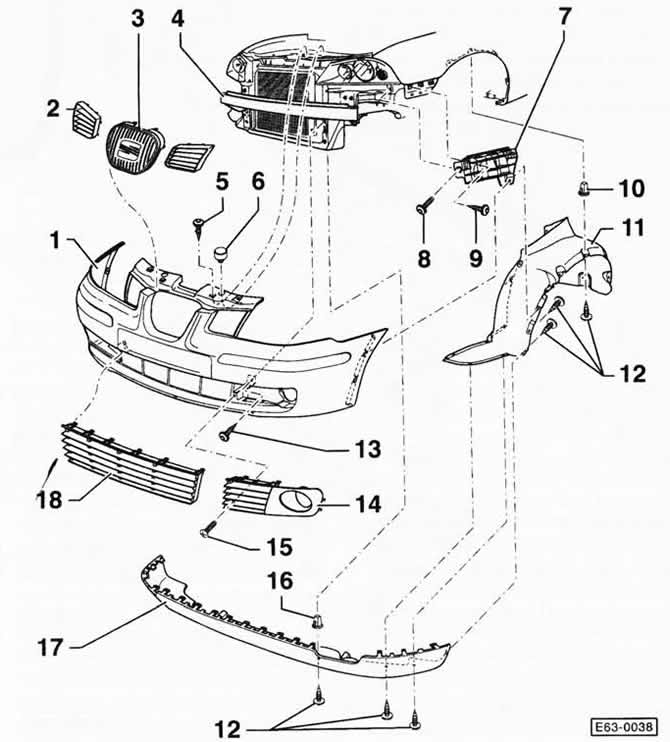

1 — кожух бампера
Снятие
- Открыть капот моторного отсека и вывернуть 4 винта -5- из балки замка.
- Вытащить 2 резиновых буфера -6-.
- Вывернуть винты -12- и кожух бампера со спойлером -17- отделить от облицовки колесной арки -11-
- Вывернуть винты -15- и вентиляционную решетку -14- справа и слева открепить от кожуха бампера.
- Если имеются, снять противотуманные фары, см. соответствующую главу далее.
- Вывернуть винты -13-.
- Кожух бампера справа и слева снять с направляющей детали -7-, затем вместе с помощником потянуть вперед и снять.
Установка
- Вместе с помощником завести кожух бампера в направляющие. При этом следить за тем, чтобы кожух бампера входил в направляющие ровно и не перекашивался. Закрепить кожух бампера винтами.
- Дальнейшая установка выполняется в обратной последовательности.
- Перед запиранием капота проверить функционирование тросовой тяги замка.
- При необходимости выполнить на СТО регулировку противотуманных фар.
2 — верхняя боковая вентиляционная решетка
Снятие
- С помощью ножа разрезать расплав ниппеля, отпустить стопорные пластины и снять вентиляционную решетку с кожуха бампера -1-.
Установка
- Вставить вентиляционную решетку в держатель кожуха бампера и с помощью технического фена расплавить ниппель.
3 — решетка радиатора
Снятие и установка решетки радиатора изложено в соответствующей главе далее.
4 — балка бампера
Снятие
- Снять кожух бампера, см. выше.
- Соответственно справа и слева вывернуть по 2 болта с шестигранной головкой и снять балку бампера.
Установка
- Привернуть балку бампера болтами. При этом два болта с шестигранной головкой соответственно справа и слева затянуть моментом 8 Нм.
- Установить кожух бампера, см. выше.
5 — 4 винта
6 — 2 резиновых буфера
7 — направляющая деталь
8 — винт
9 — винт
10 — самостопорящаяся гайка
11 — облицовка колесной арки
12 — винты
13 — 2 винта
14 — вентиляционная решетка с отверстием для противотуманной фары. Крепится в кожухе бампера и приворачивается винтом. В зависимости от модели выполняется с отверстием или без отверстия для противотуманной фары.
15 — 2 винта
16 — самостопорящаяся гайка
17 — спойлер
Крепится в кожухе бампера.
18 — вентиляционная решетка
Крепится в кожухе бампера.
Примечание: бампер состоит из кожуха и балки бампера.
