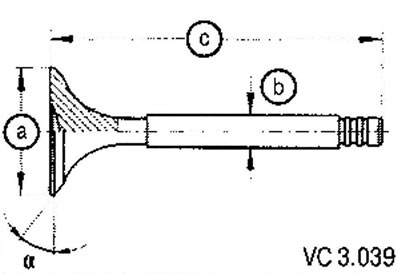

Увага! Клапани не підлягають механічній обробці. Дозволяється лише притирання клапанів.
| Розмір | Впускний клапан | Випускний клапан |
| Діаметр а | 35,95 мм | 31,45 мм |
| Діаметр b | 6,980 мм | 6,956 мм |
| з | 89,95 мм | 89,95 мм |
| Кут α | 45° | 45° |
Розміри клапанів (VW Caddy 3)
