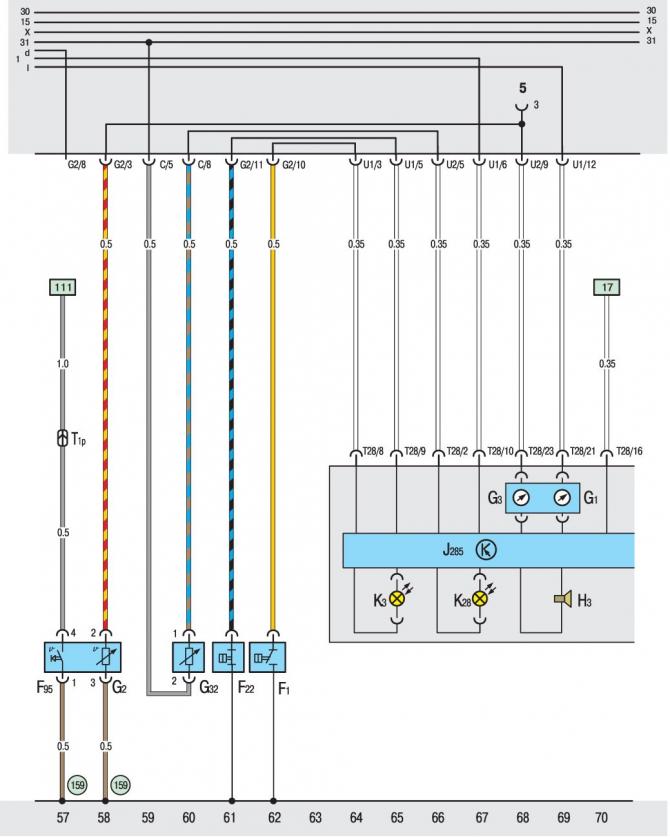

Щиток приборов: контрольные приборы
- F1. Датчик давления масла
- F22. Датчик давления масла (0,3 бара)
- F95. Термовыключатель системы охлаждения
- G1. Указатель уровня топлива
- G2. Датчик температуры охлаждающей жидкости
- G3. Указатель температуры охлаждающей жидкости
- G32. Датчик указателя недостаточного уровня охлаждающей жидкости
- Н3. Звуковой сигнал, предупреждающий о падении давления масла
- J285. Блок управления контрольными лампами
- К3. Контрольная лампа давления масла
- К28. Контрольная лампа температуры и недостаточного уровня охлаждающей жидкости
- Т1р. Одноконтактный штекер в задней части релейной платы
- Т28. 28-контактный штекер блока контрольных ламп
- 159. Точка присоединения к массе в жгуте в моторном отсеке
