Отключение и подключение АКБ, автомобили с двумя аккумуляторными батареями (VW Touareg 1)

Во всех автомобилях установлена одна необслуживаемая аккумуляторная батарея с индикатором под водительским сиденьем. Кроме этого, в некоторых вариантах оборудования автомобилей в нише для запасного колеса в багажнике дополнительно устанавливается АКБ без жидкого электролита.

Последовательность действий при отключении аккумуляторных батарей.

ВНИМАНИЕ: Несоблюдение правильной последовательности может приведите к включению разъединителя аккумуляторных батарей и повреждению электрооборудования автомобиля.

Отключите аккумуляторную батарею, находящуюся под водительским сиденьем.

Отключите вторую АКБ, находящуюся в багажном отсеке.

Отключение второй АКБ, находящейся в багажнике.

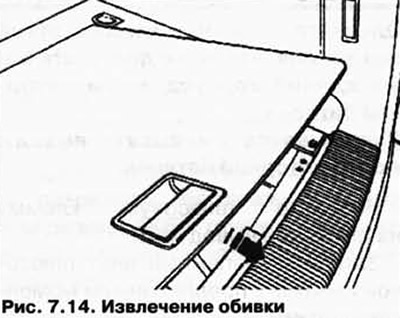

Приподнимите обивку пола багажника и извлеките ее в сторону стрелки (рис. 7.14).

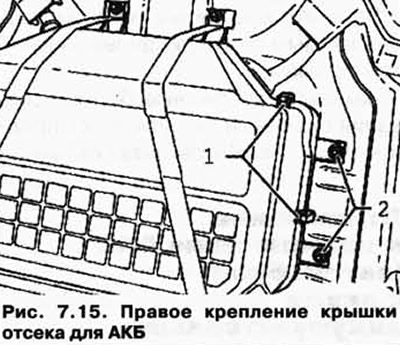

Откройте зажимы 1 и открутите гайки 2 на правой стороне крышки отсека для АКБ (рис. 7.15).

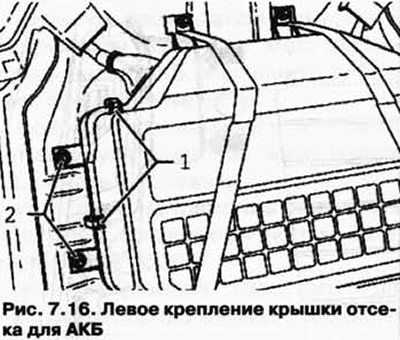

Откройте зажимы 1 и открутите гайки 2 на левой стороне крышки отсека для АКБ (рис. 7.16).

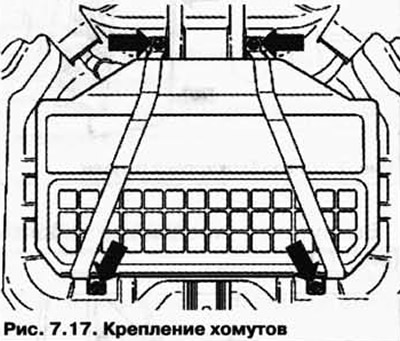

Открутите гайки хомутов и снимите фиксирующие хомуты (рис. 7.17).



Открутите сначала минусовую клемму от минусового вывода АКБ.

Затем открутите плюсовую клемму от вывода АКБ.

Подключение второй АКБ, находящейся в багажном отсеке

Наденьте плюсовую клемму на плюсовой вывод АКБ.

Затяните крепежный винт плюсовой клеммы с предписанным моментом затяжки.

Только после того, как была зафиксирована положительная клемма, можно надевать отрицательную клемму на минусовой вывод аккумуляторной батареи.

Затяните крепежный винт минусовой клеммы с предписанным моментом затяжки.
