Снятие
Открутить накидную гайку. Извлечь датчик давления в шине «2» из обода.
Установка
Осторожно: Перед установкой датчика давления в шине очистить отверстие под вентиль.

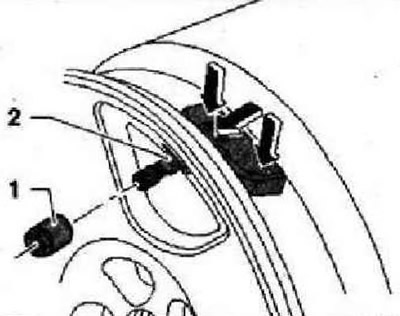

Вставить датчик давления а шине «2», надев на него уплотнительное кольцо и шайбу, в отверстие диска и надавить на него в местах, указанных «стрелками». Вдавить датчик давления в шине «2» в диск, надавив на него в местах, указанных «стрелками». Накрутить на датчик давления в шине накидную гайку «1» с наружной части диска.

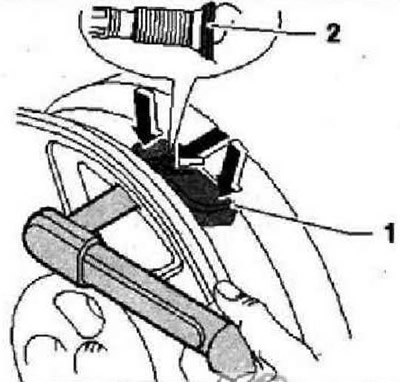

Вдавить датчик давления в шине «1» в диск, надавив на него в местах, указанных стрелками- и затянуть накидную гайку моментом 3 Нм.
Осторожно: Затянуть накидную гайку строго надлежащий моментом Уплотнительная шайба «2» слегка деформируется при затяжке. Повторное использование уплотнительной шайбы запрещено. Уплотнительная шайба и резиновое уплотнение должны заменяться при каждом снятии-установке датчика. Запрещается подтягивать накидную гайку, поскольку при этом повреждается уплотнение и может нарушиться герметичность колеса.
Момент затяжки
| Накидная гайка к датчику давления а шине | 9 Нм |
