Уклањање и уградња високофреквентног звучног сигнала "Х2" и нискофреквентног звучног сигнала "Х7"
Упутства: Високофреквентни звучни сигнал "Х2" и нискофреквентни звучни сигнал "Х7" се контролишу паралелно помоћу уграђене мрежне контролне јединице "J519". Уклањање и постављање оба звучна сигнала се врши на сличан начин, тако да је опис дат само за један. Звучни сигнали се постављају са леве и десне стране у близини бочних елемената.

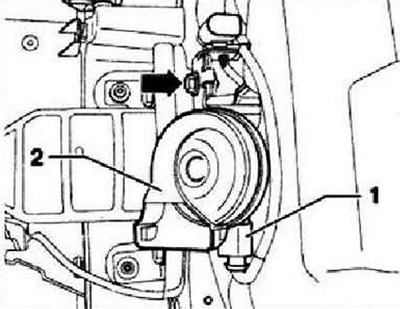

Искључите паљење и све електричне потрошаче. Скините облогу предњег браника. Искључите конектор "1". Одврните монтажни вијак "стрелица" и уклоните трубу "2" заједно са монтажном плочом.
Инсталација обрнутим редоследом.
Упутства: Приликом уградње поставите сирену тако да не додирује суседне делове.
Затегните завртње монтажне плоче на бочним елементима обртним моментом од 20 Нм.
Провера високофреквентног звучног сигнала "Х2" и нискофреквентног звучног сигнала "Х7"
Звучни сигнали (високофреквентни звучни сигнал "Х2" и нискофреквентни звучни сигнал -Х7-) могу се проверити помоћу дијагностике актуатора контролне јединице за напајање у возилу "J519".
Дугмад звучног сигнала "Х"
Звучни сигнал се активира притиском на опругу на средини волана. У зависности од опреме возила, дугмад сирене могу бити саставни део волана или интегрисана у модул ваздушног јастука возача и не могу се заменити појединачно. Ако су дугмад неисправна, потребно је заменити модул ваздушног јастука или волан. Скините волан. Уклоните модул возачевог бочног ваздушног јастука.
