Садржај: Мотори ADZ, AEY, AFN, AFT, АНВ, AHU,…↓ Мотори ЛЕЕ, АЕКС, ALM, ANX, AKV, АРО ↓ Мотори AEH, AGP, AGR, AKL, ALE, ALH,…↓ АЦЦ мотори, ANW, AUD ↓ Мотори APE, AQQ, AUA ↓
Мотори ADZ, AEY, AFN, AFT, АНВ, AHU, AKW, 1F, 1Y

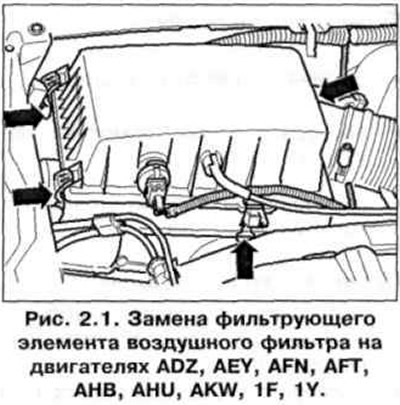

1. Одвојите стезаљке (стрелице) (слика 2.1).
2. Скините поклопац филтера за ваздух и извадите филтерски елемент.
3. Обришите кућиште филтера за ваздух и поставите нови филтерски елемент.
4. Поставите поклопац филтера за ваздух и причврстите га копчама.
Мотори ЛЕЕ, АЕКС, ALM, ANX, AKV, АРО

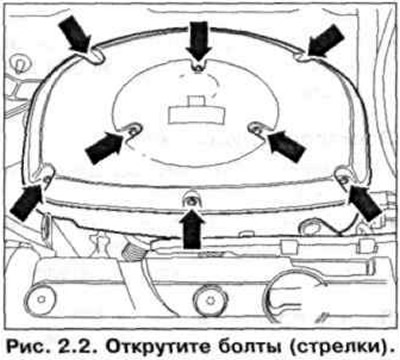

5. Одврните завртње (стрелице) (слика 2.2).
6. Скините поклопац филтера за ваздух.

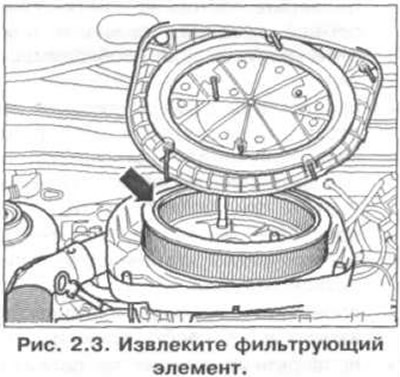

7. Уклоните филтерски елемент (слика 2.3).
8. Обришите кућиште филтера за ваздух и поставите нови филтерски елемент.
9. Поставите поклопац филтера за ваздух и причврстите га вијцима.
Мотори AEH, AGP, AGR, AKL, ALE, ALH, APF, AGM, ASK, ASV, AUR, AYQ

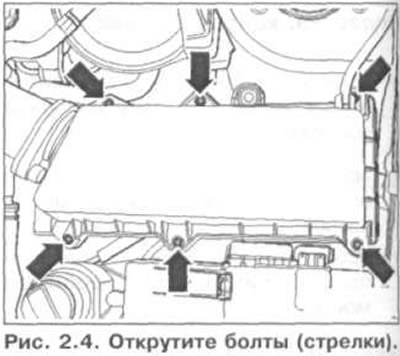

10. Одврните завртње (стрелице) (слика 2.4).
11. Скините поклопац филтера за ваздух.

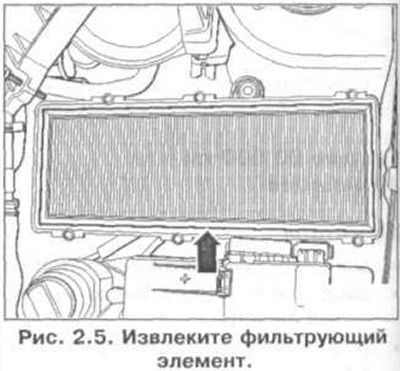

12. Уклоните филтерски елемент (слика 2.5).
13. Обришите кућиште филтера за ваздух и поставите нови филтерски елемент, поклопац филтера за ваздух и причврстите га вијцима.
АЦЦ мотори, ANW, AUD

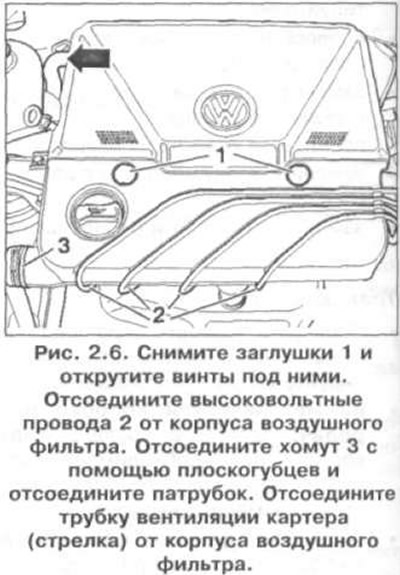

14. Уклоните чепове 1 и одврните завртње испод њих (слика 2.6).
15. Одвојите високонапонске жице 2 од кућишта ваздушног филтера.
17. Одвојите цев за вентилацију кућишта радилице (стрелица) од кућишта ваздушног филтера.
18. Одвојите ЕГР цев (стрелица) са леве стране пречистача ваздуха и уклоните поклопац пречистача ваздуха.

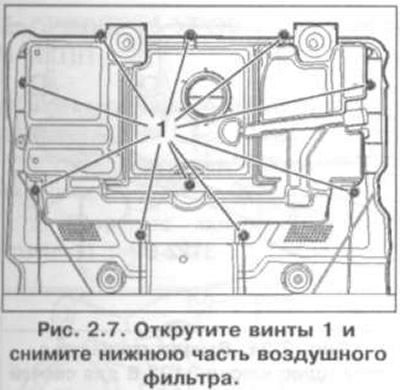

19. Одврните завртње 1 и уклоните доњи део филтера за ваздух (слика 2.7).

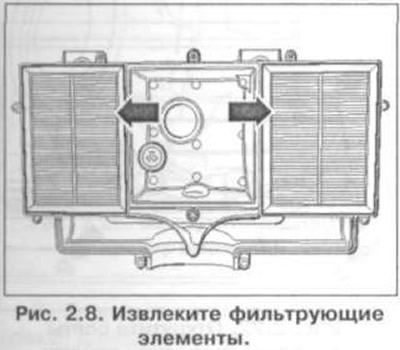

20. Уклоните филтерске елементе (слика 2.8).
21. Обришите кућиште филтера за ваздух и поставите нове филтерске елементе.
22. Уградите доњи део филтера за ваздух и заврните завртње 1 (слика 2.7).
23. Поставите поклопац филтера за ваздух. Уврните завртње и уградите утикаче 1 (слика 2.6). Уградите високонапонске жице 2, цев за вентилацију кућишта радилице (стрелица) и цев за рециркулацију издувних гасова (стрелица).
Мотори APE, AQQ, AUA

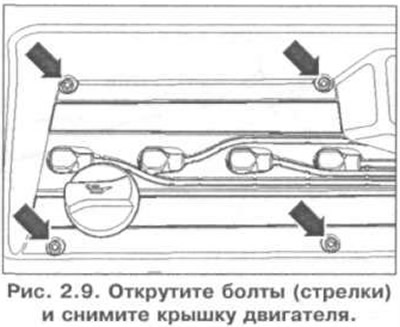

24. Одврните завртње (стрелице) и скините поклопац мотора (слика 2.9).
25. Одвојите цев за вентилацију кућишта радилице са врха пречистача ваздуха.

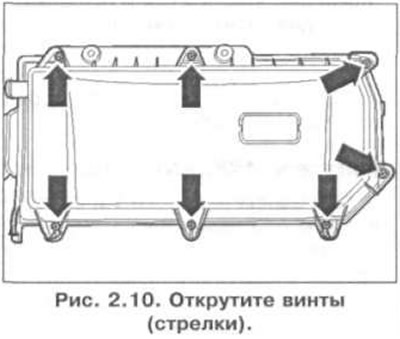

26. Одврните завртње (стрелице) (слика 2.10).
27. Одвојите горњи део филтера за ваздух.

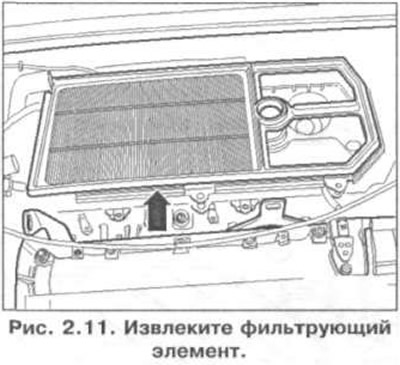

28. Уклоните филтерски елемент (слика 2.11).
Оригинални текст се може наћи на порталу [VWmanual.ru]
29. Инсталација се врши обрнутим редоследом од уклањања.
