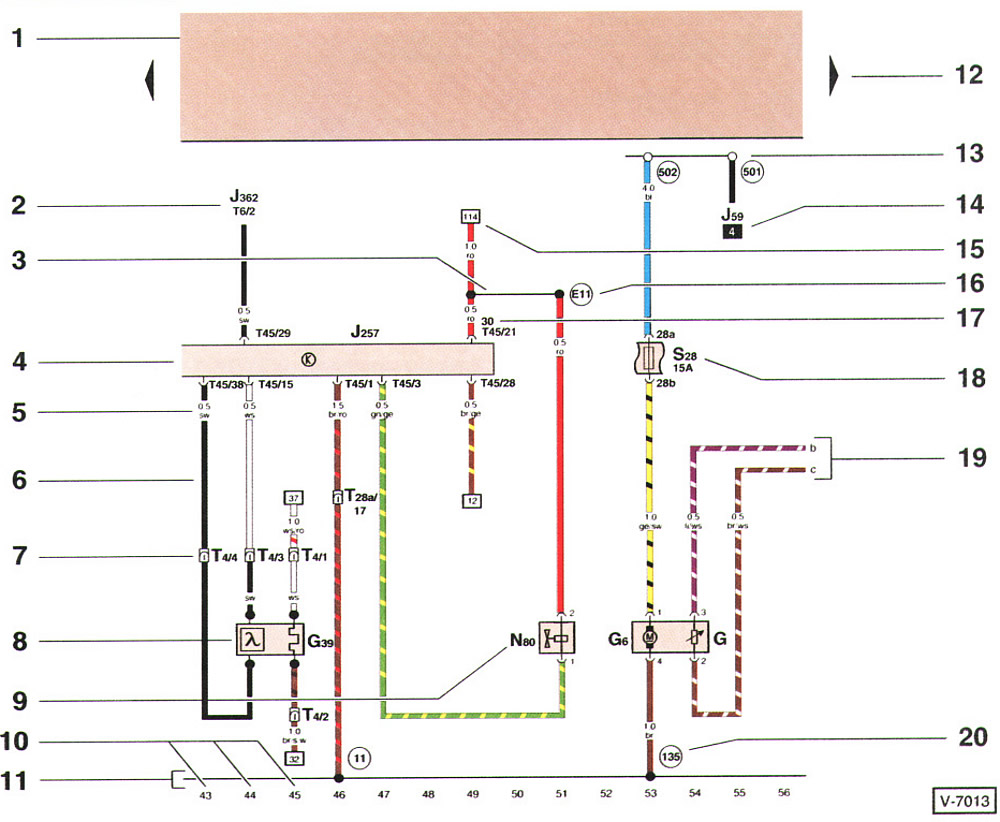

1 — плата реле. Обозначается полем серого цвета. Показывает соединения с положительным полюсом.
2 — обозначение детали, к которой направляется провод J362 — блок управления противоугонной системы, Т6/2 — штекерный разъем, 6-контактный, контакту.
3 — внутреннее соединение (тонкая линия). Это соединение выполнено не проводом.
4 — графическое обозначение элемента электрической цепи Показанная открытой сторона графического обозначения элемента электрической цепи указывает на продолжение элемента на другой электрической схеме.
5 — поперечное сечение в мм² и цвет провода 0,5 = 0,5 мм², sw = черный. Сокращения цветов проводов приведены в главе «Знакомство с электрической схемой».
6 — электрическая цепь, выполненная проводом. Все выключатели и контакты показаны в состоянии механического покоя.
7 — штекерный разъем Т4 = штекерный разъем, 4-контактный; 4 = контакт 4.
8 — графическое обозначение элемента электрической цепи G39 — кислородный датчик с подогревом.
9 — символьное обозначение элемента электрической цепи N80 — электромагнитный клапан 1. В пояснениях под электрической схемой дается полное название элемента электрической цепи.
10 — номер электрической цепи.
11 — электрическая масса автомобиля.
12 — стрелка. Указывает на продолжение электрической схемы на примыкающей странице.
13 — шпилька на плате реле. Белый кружок показывает, что речь идет о разъемном соединении.
14 — номер места реле. Обозначает номер позиции реле на плате.
15 — указатель дальнейшего направления провода. Цифра в квадрате указывает, к какой цепи тока этот провод идет далее; здесь — к электрической цепи 114.
16 — соединение в жгуте проводов.
17 — обозначение места разъема. Здесь: клемма 30, 45-контактный штекерный разъем, контакт 21.
18 — обозначение предохранителя S28 = предохранитель № 28, 15 А.
19 — указание на продолжение провода в примыкающей электрической схеме Буква указывает, какой провод на следующей схеме является продолжением данного провода.
20 — цифра в кружке обозначает точку соединения с массой или соединение с массой в жгуте проводов. В пояснениях под схемой указываются места соединения с массой в автомобиле.
