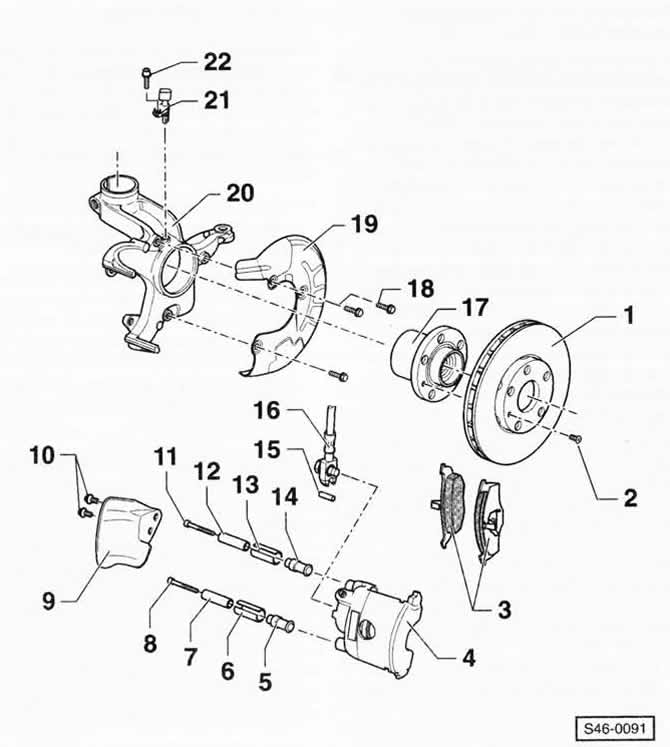

1 — тормозной диск
Обязательно заменять оба диска одного моста. Для снятия предварительно отвернуть крепление суппорта. Снимать тормозной диск со ступицы колеса без применения силы, при необходимости воспользоваться средством для преобразования ржавчины.
2 — винт с крестообразным шлицем на головке, 4 Нм.
3 — тормозные колодки
С датчиком изношенности. Заменять сразу все колодки одного моста.
4 — суппорт тормоза
5 — втулка нижняя
6 — обойма нижняя
7 — дистанционная втулка нижняя
8 — болт с внутренним шестигранником в головке нижний, 25 Нм
9 — направляющая воздушного потока
10 — болт с шестигранной головкой, 10 Нм
11 — болт с внутренним шестигранником в головке верхний, 25 Нм
12 — дистанционная втулка верхняя
13 — обойма верхняя
14 — втулка верхняя
15 — разгрузочная втулка
16 — тормозной шланг
С кольцевым штуцером и полым болтом, 35 Нм.
17 — ступица колеса Может выпрессовываться.
18 — болт с шестигранной головкой, 10 Нм
19 — защитный экран
20 — поворотный кулак
21 — датчик частоты вращения ABS
Перед установкой датчика внутреннюю поверхность отверстия очистить и смазать пластичной смазкой G000650.
22 — болт с внутренним шестигранником в головке, 8 Нм
