Поршень и шатун показаны на рис. 5.12.

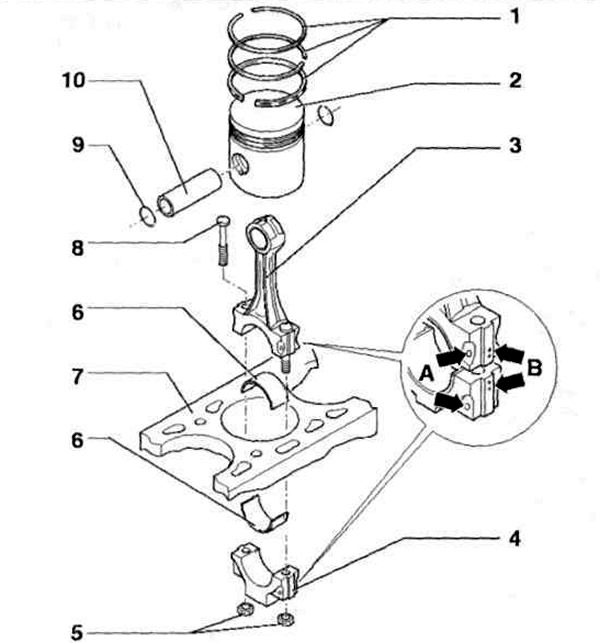

Рис. 5.12. Поршень и шатун:
1 - Поршневые кольца; 2 - Поршень; 3 - Шатун; 4 - Шатунная крышка; 5 - Гайки; 6 - Вкладыши; 7 - Блок цилиндров; 8 - Шатунный болт; 9 - Стопорное кольцо; 10 - Поршневой палец.

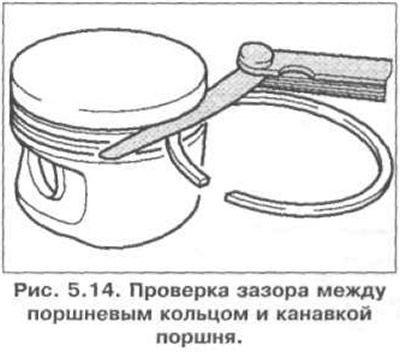

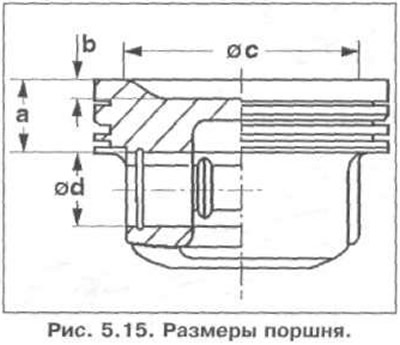

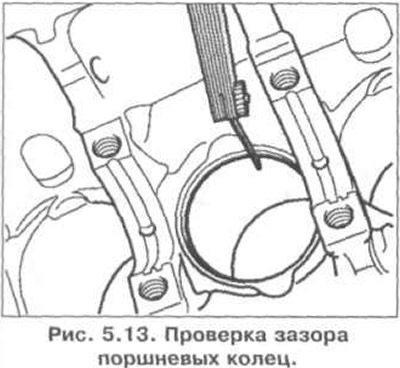

Проверка зазора поршневых колец показана на рис. 5.13, проверка зазора между поршневым кольцом и канавкой поршня - на рис. 5.14. Размеры поршня показаны на рис. 5.15.
Зазор поршневых колец
Компрессионные кольца: 0.20-0.40 мм.
Маслосъемное кольцо: 0.25-0.50 мм.
Допустимый износ: 1.0 мм. Зазор между поршневым кольцом и канавкой поршня: 0.02-0.05 мм.
Оригинал можно увидеть на портале [www.vwmanual.ru]
Допустимый износ: 0.15 мм.

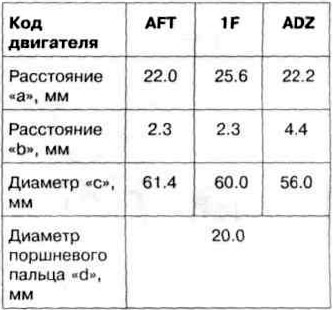

Характеристики поршней
Размеры поршней и шатунов двигателя AFT

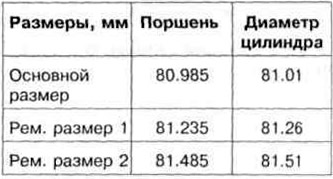

Размеры поршней и шатунов двигателя 1F, ADZ
