Задний фонарь (VW Polo 3)

Задний фонарь Polo Classic показан на рис. 12.23, задний фонарь Polo Estate - на рис. 12.24, задний фонарь Caddy - на рис. 12.25.

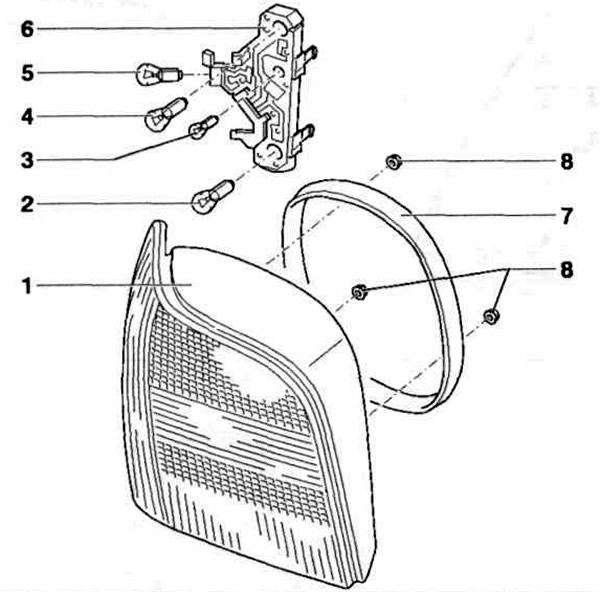

Рис. 12.23. Задний фонарь Polo Classic:
1 - Корпус фонаря; 2 - Лампочка заднего противотуманного фонаря; 3 - Лампочка габаритного фонаря; 4 - Лампочка стоп-сигнала; 5 - Лампочка указателя поворота; 6 - Патрон; 7 - Прокладка; 8 - Гайка.

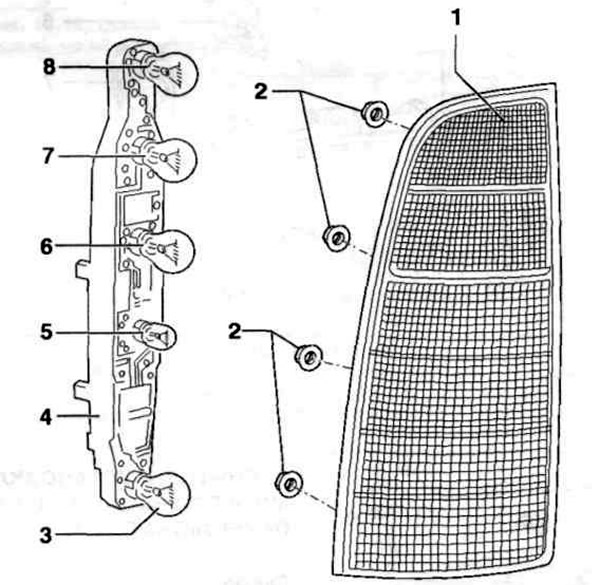

Рис. 12.24. Задний фонарь Polo Estate:
1 - Корпус фонаря; 2 - Гайка; 3 - Лампочка заднего противотуманного фонаря; 4 - Патрон; 5 - Лампочка габаритного фонаря; 6 - Двухнитевая лампочка для стоп-сигнала и габаритного фонаря; 7 - Лампочка фонаря заднего хода; 8 - Лампочка указателя поворота.

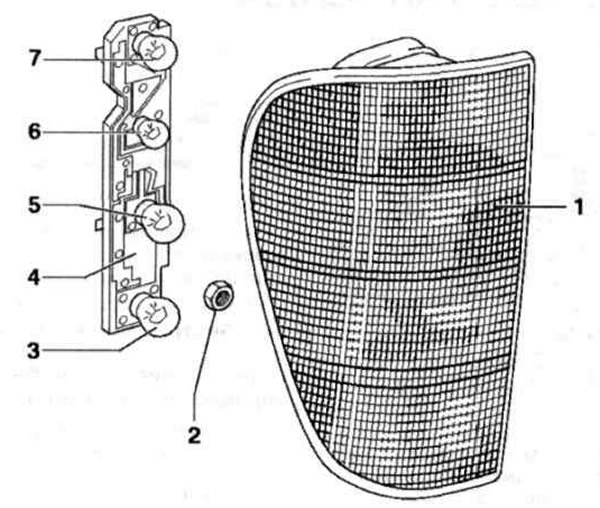

Рис. 12.25. Задний фонарь Caddy:
1 - Корпус фонаря; 2 - Гайка; 3 - Лампочка заднего противотуманного фонаря; 4 - Патрон; 5 - Лампочка указателя поворота; 6 - Лампочка габаритного фонаря; 7 - Лампочка стоп-сигнала.
