Motorvezérlő rendszer AHD 2.5 TDI 1999 februárjától (IX).

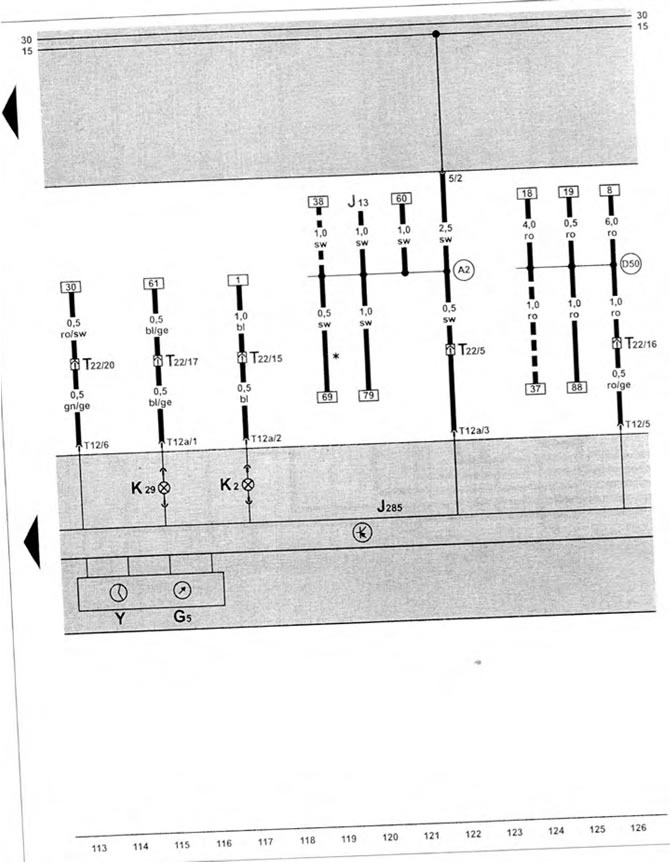

Műszerfal, fordulatszámmérő, generátor jelzőfénye, előmelegítési idő jelzőfénye
| G5 | fordulatszámmérő |
| J13 | frisslevegő-befúvó ventilátor relé, a vezetőülés alatt |
| J285 | vezérlőegység kijelzőblokkkal a műszerfalon |
| K2 | generátor jelzőfény |
| K29 | előmelegítés időtartamát jelző lámpa |
| T12 | 12 tűs kábelcsatlakozó |
| T12a | 12 tűs kábelcsatlakozó |
| T22 | 22 tűs kábelcsatlakozó, bal oldalon a műszerfal alatt |
| Y | analóg óra (opcionálisan fordulatszámmérővel) |
| A2 | csatlakozás a műszerfal kábelkészletének pozitív pólusához (15) |
| D50 | csatlakozás a motortéri kábelkészlet -1 - (30) pozitív pólusához |
| * | csak sebességtartó automatikával felszerelt járműveken |
| --- | csak elektronikus motorindításgátlóval felszerelt járműveken |
