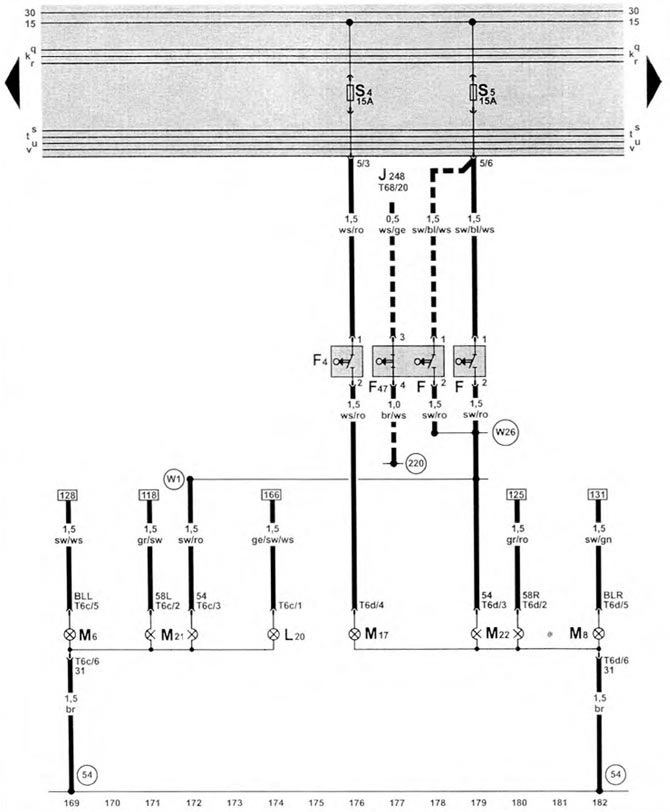

Alapvető kapcsolási rajz 1997 márciusából (XIII).
Hátsó irányjelzők, féklámpák, hátsó helyzetjelző lámpák, tolatólámpák, féklámpa kapcsoló, hátsó ködlámpa
| F | féklámpa kapcsoló |
| F4 | tolatólámpa kapcsoló |
| F47 | fékpedál kapcsoló, a kabin alsó részén, bal első |
| J248 | dízel üzemanyag-befecskendező rendszer vezérlőegysége |
| L20 | hátsó ködlámpa izzó |
| M6 | bal hátsó irányjelző lámpa |
| M8 | jobb hátsó irányjelző lámpa |
| M17 | jobb oldali tolatólámpa izzó |
| M21 | bal féklámpa és hátsó lámpa izzója |
| M22 | jobb oldali féklámpa és hátsó lámpa izzó |
| T6-ok | 6 tűs kábelcsatlakozó |
| T6d | 6 tűs kábelcsatlakozó |
| T68 | 68 tűs kábelcsatlakozó a dízel üzemanyag-befecskendező rendszer vezérlőegységén |
| (54) | földelőcsatlakozás, védőlemez hátul |
| (220) | kapcsolat a testtel (tömegérzékelő) a motor kábelkötegével együtt szállítjuk |
| (W1) | csatlakozás a kábelkészlet pozitív pólusához (54) hátul |
| (W26) | csatlakozás a hátsó parkolólámpa kábelkészletének pozitív pólusához (54) |
| -- | csak dízelmotoros járművekhez |
