Alapvető kapcsolási rajz 1997. márciusából (IX).

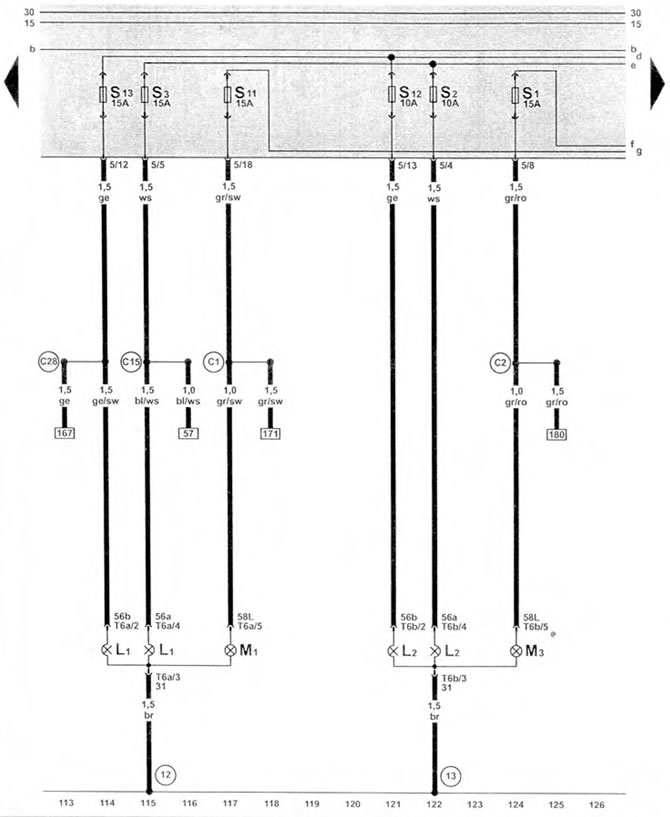

Fényszórók, parkolólámpák
| L1 | bal oldali fényszóró izzója |
| L2 | jobb oldali fényszóró izzója |
| M1 | bal oldali parkolólámpa izzója |
| M3 | jobb oldali parkolólámpa izzó |
| T6a | 6 tűs csatlakozó a bal oldali fényszóróhoz |
| T6b | 6 tűs csatlakozó a jobb oldali fényszóróhoz |
| (12) | testcsatlakozás a motortérben, bal első |
| (13) | testcsatlakozás a motortérben, jobb első |
| (C1) | csatlakozás a kábelkészlet pozitív pólusához (58L), bal első |
| (C2) | csatlakozás a kábelkészlet pozitív pólusához (58R), jobb első |
| (C15) | 1 pár fényszórókábel csatlakoztatása |
| (C28) | a fényszóró kábelkészlet 1. csatlakozója (58b) |
(Az információ a weboldalon jelenik meg: VWManual.ru)
