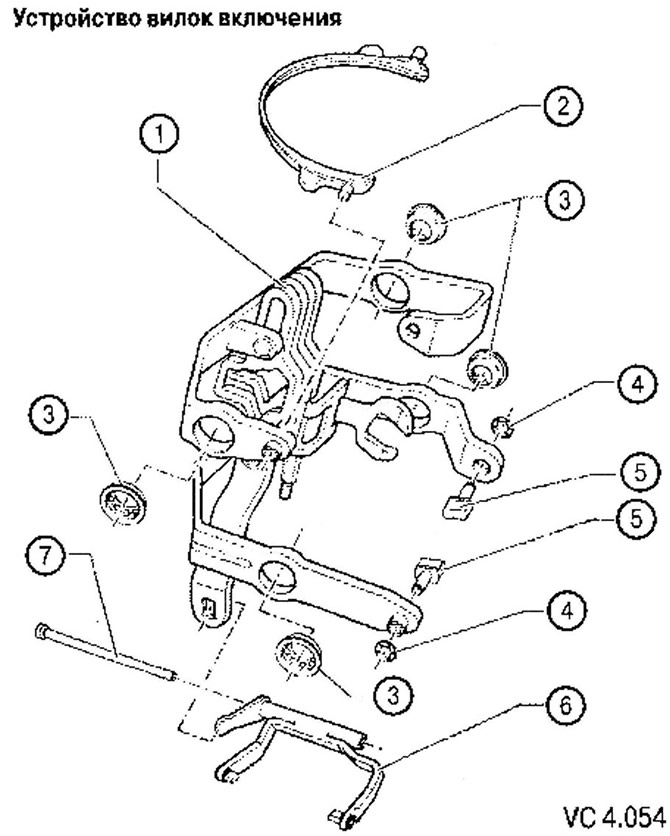

A VC 4.054 rajzolásához szükséges elemek listája:
1. Váltóvilla blokk.
2. Kapcsolóelem 3-4 sebességfokozathoz.
3. Ferde hatásvonalú golyóscsapágy.
4. Nyomólap (mindenképpen cseréld ki).
5. Kapcsolja át az 1-2. fokozatot.
6. 5. sebességfokozat váltóvilla.
7. 5. sebességváltó villa retesze.

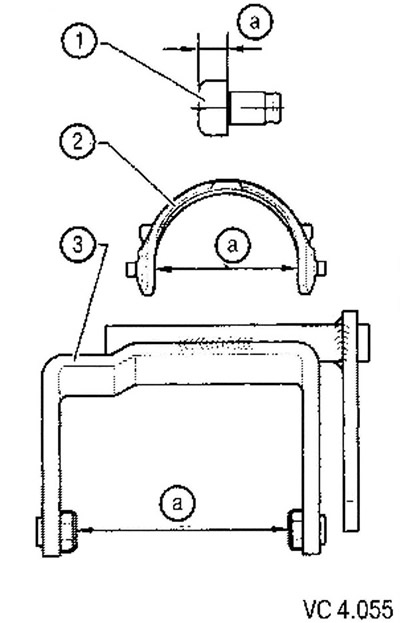

A sebességváltó és az 5. sebességfokozatú villa specifikációi a VC4.055 rajzhoz:
1. Kapcsolóelem 1-2 sebességfokozat, a = 10,2 mm.
2. Kapcsolóelem 3-4. sebességfokozat, a = 78,6 mm.
3. 5. sebességváltó villa, a = 79,5 mm.
(Az eredeti anyag elérhető a portálon VWMANUAL.ru)
