Зняцце і ўстаноўка камбінацыі прыбораў (VW Golf 4)

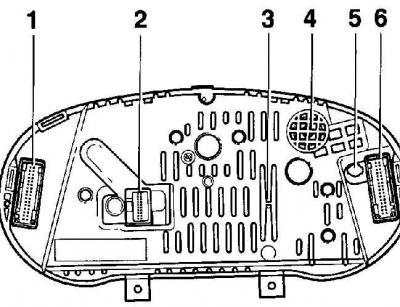

Размяшчэнне электрычных раздымаў на задняй частцы камбінацыі прыбораў

• 1 - 32-кантактны электрычны раз'ём зялёнага колеру;
• 2 - 20-кантактны электрычны раздым чырвонага колеру;
• 3 - прылада фіксацыі электраправодкі;
• 4 - гукавы сігналізатар ціску алею і ўключанага святла;
• 5 - кантрольная лямпа эксплуатацыі аўтамабіля з прычэпам 1,12 Вт;
• 6 - 32-кантактны электрычны раз'ём блакітнага колеру

Папярэджанне: У камбінацыі прыбораў можна вырабляць толькі замену кантрольных лямпачак напальвання. Пры выхадзе са строю аднаго з паказальнікаў або пры наяўнасці любога іншага дэфекту камбінацыю прыбораў неабходна замяніць у зборы.

Зняцце

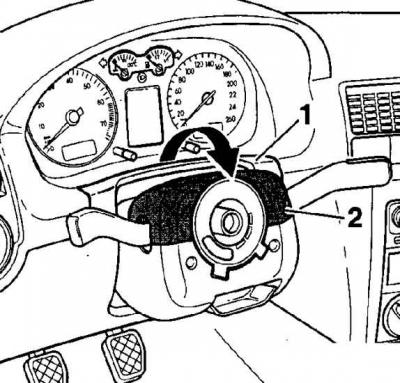

1. Перамесціце ў ніжняе становішча рулявую калонку і зніміце рулявое кола.



2. Вызваліце з спружынных заціскаў ніжняе аздабленне камбінацыі прыбораў (1) і зніміце яе праз верхні кажух (2) рулявой калонкі.

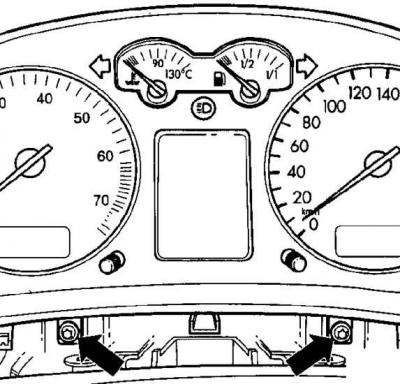

3. Выкруціце два шрубы, якія мацуюць ніжнюю частку камбінацыі прыбораў.

4. Перамесціце камбінацыю прыбораў наперад і са зваротнага боку камбінацыі прыбораў адлучыце электрычныя раздымы.

5. Пры неабходнасці заменіце лямпы напальвання.

Ўстаноўка

1. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю.

2. Калі ўсталёўваецца новая камбінацыя прыбораў, адкарэктуйце паказанні Service-індыкатара і лічыльніка кіламетраў.
