Смятие и установка ведомого диска (VW Touareg 1)

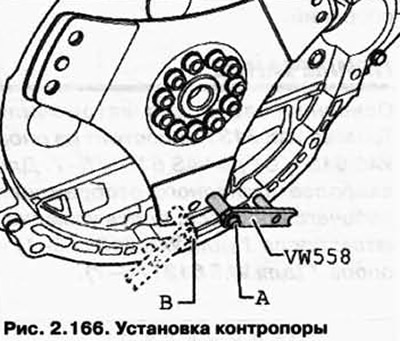

Контропору для сцепления VW 558 закрепите с помощью шестигранного болта М8х50 на ведомом диске (рис. 2.166).



Между контропорой и ведомым диском установите три шестигранных гайки М12. Место установки контропоры: А при ослаблении, В при затяжке.

Установка ведомого диска

Установите ведомый диск, используя подкладную шайбу.

Установите новые болты и затяните с моментом 30 Нм.

Проверьте с помощью штангенциркуля расстояние между ведомым диском и блоком цилиндров (рис. 2.167). Заданная величина А: 20,6 мм.



Если заданная величина не достигнута:

Снимите ведомый диск и установите компенсационную шайбу между ведомым диском и коленчатым валом. Снова затяните болты с моментом 30 Нм.

Затяните болты с моментом 50 Нм и сделать ещё 1/4 оборота (90°), доворачивание может осуществляться в несколько этапов.
