Снятие и установка стартера (10-цил. двигатель TDI 4,9 л) (VW Touareg 1)

Снятие

Снимите двигатель.

Снимите правый турбонагнетатель.

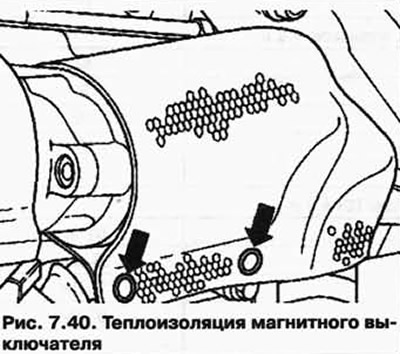

Откройте кнопки и снимите теплоизоляцию магнитного выключателя (рис. 7.40).

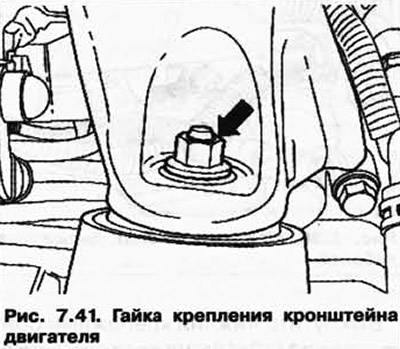

Открутите гайку от кронштейна двигателя (рис. 7.41).

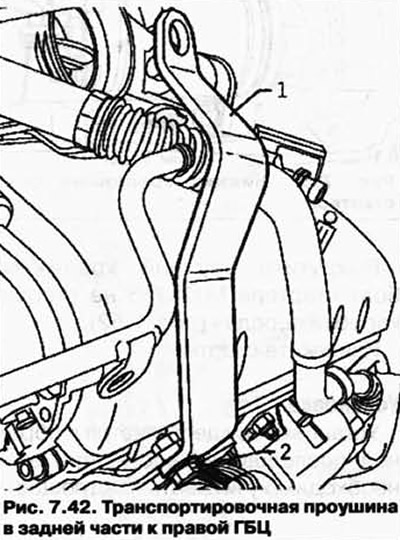

Прикрутите транспортировочную проушину Т10126 1 с помощью болта М8х40 2 в задней части к правой ГБЦ (рис. 7.42).

ВНИМАНИЕ: Шип транспортировочной пластины должен при прикручивании попасть в специальное отверстие держателя, закрепленного на двигателе.

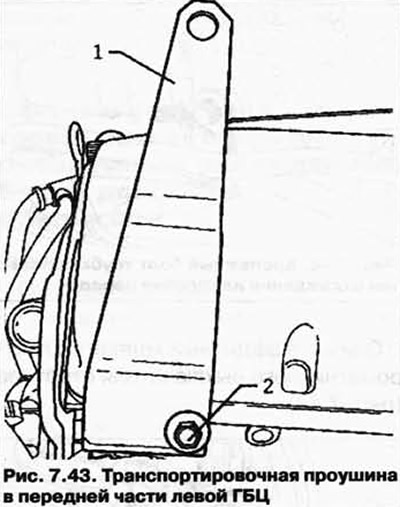

Прикрутите транспортировочную проушину Т10126/ 1 1 с помощью болта М8х40 2 спереди к левой ГБЦ (рис. 7.43).

ВНИМАНИЕ: Шип транспортировочной пластины должен при прикручивании попасть в специальное отверстие держателя, закрепленного на двигателе.

Подвесьте приспособление для вывешивания 3033 к крану VAS 6100.

Подвесьте транспортировочные проушины Т10126 и Т10126/1 к приспособлению для вывешивания 3033.

Поднимите двигатель с помощью крана VAS 6100.

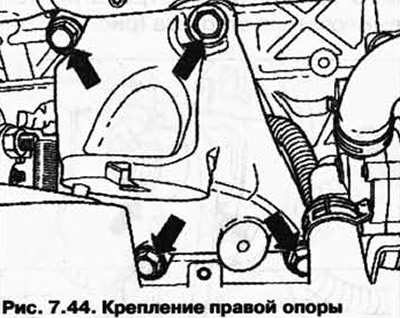

Открутите 4 крепежных болта М10x95 правой опоры двигателя и снимите правую опору (рис. 7.44).

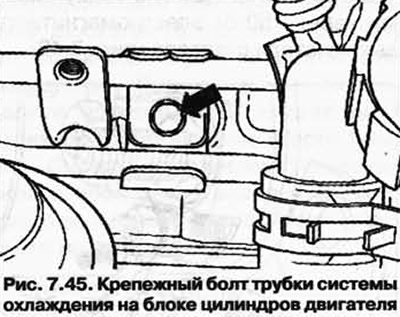

Выкрутите крепежный болт трубки системы охлаждения на блоке цилиндров двигателя (рис. 7.45).

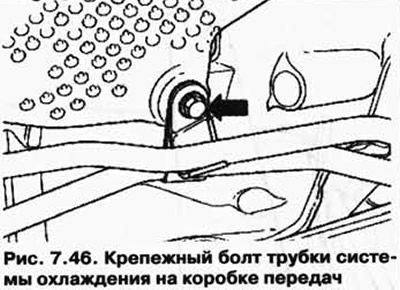

Выкрутите крепежный болт трубки системы охлаждения на коробке передач (рис. 7.46).

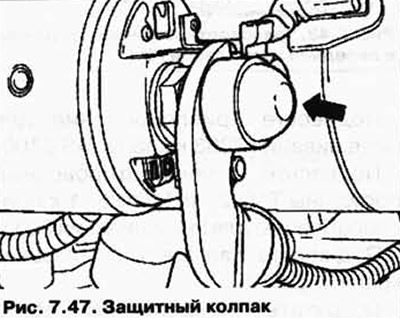

Снимите защитный колпак с электромагнитного выключателя стартера (рис. 7.47).

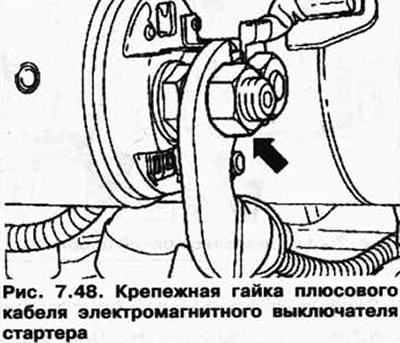

Открутите крепежную гайку плюсового кабеля от электромагнитного выключателя стартера (рис. 7.48).

Оригинал можно увидеть на портале VWMANUAL



Открутите крепежную гайку клеммы кабеля 50 от электромагнитного выключателя стартера (рис. 7.49).

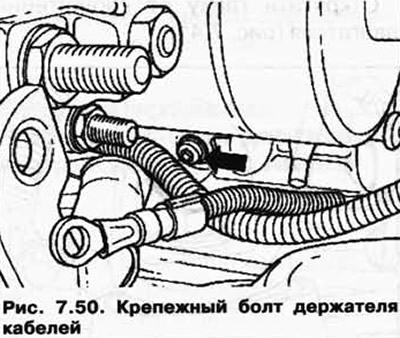

Выкрутите крепежный болт держателя кабелей и отложите кабели в сторону (рис. 7.50).

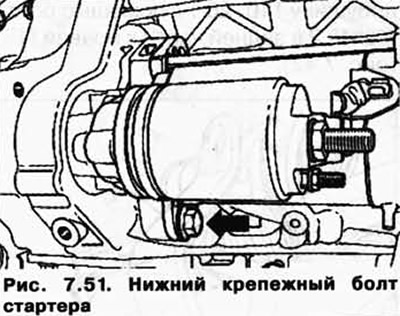

Выкрутите нижний крепежный болт стартера М 12x165 на стороне двигателя (рис. 7.51).

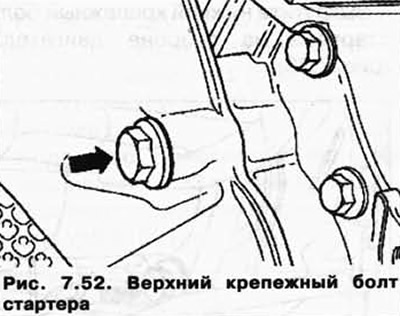

Выкрутите верхний крепежный болт стартера М 12x165 на стороне коробки передач (рис. 7.52).



Извлеките стартер.

Установка

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

Затяните соединения с предписанным моментом затяжки (см. табл. 7.2).

Таблица 7.2. Моменты затяжки (стартер)

Резьбовое соединение	Момент ззтяжки, Нм
6-цил. двигатель с впрыском 3,2 л и двигатель 3,6 л FSI
Крепежный болт стартера (М 12x60)	75
Клемма провода 50 к магнитному выключателю	8
Плюсовой провод к магнитному выключателю	15
8-цил. двигатель с впрыском 4,2 л
Крепежный болт стартера	40
Клемма провода 50 к магнитному выключателю	8
Плюсовой провод к магнитному выключателю	15
Кронштейн двигателя к блоку цилиндров	60
Кронштейн двигателя к подушке двигателя	75
10-цил. двигатель TDI 4,9 л
Крепежные болты стартера (М12х165)	65
Клемма провода 50 к магнитному выключателю	8
Плюсовой провод к магнитному выключателю	15
Кронштейн двигателя к блоку цилиндров (М10х95)	60
Кронштейн двигателя к подушке двигателя	75
