Размеры зазоров между кузовными деталями (VW Tiguan 1)

Инструкция: Для контроля и регулировки зазоров используются щупы «3371».

Передняя часть кузова

• Размер «а» - 7,5 мм ±1 мм
• Размер «b» - 5,5 мм ±1 мм
• Размер «с» - 5,5 мм ±1 мм
• Размер «d» - 5 мм ±1 мм

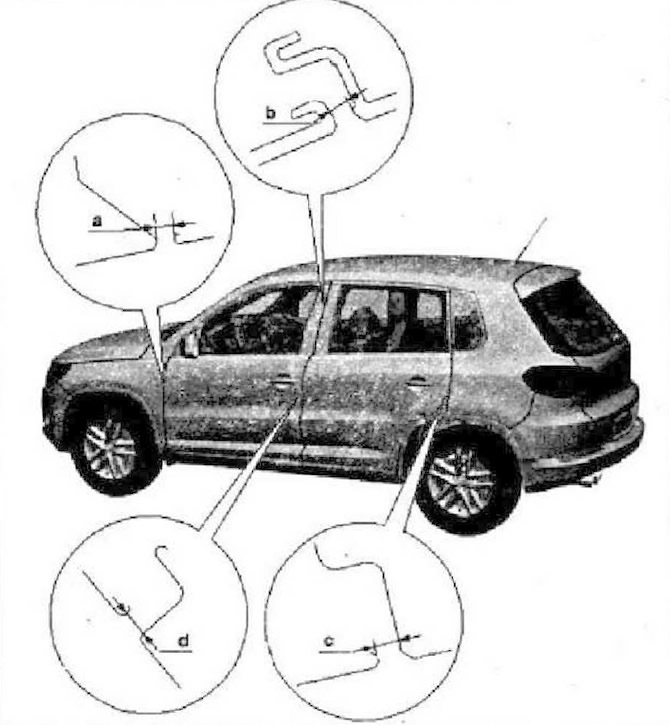

Средняя часть кузова

• Размер «а» - 4 мм ±1 мм
• Размер «b» - 4,5 мм ±1 мм
• Размер «с» - 4 мм ±1 мм
• Размер «d» - 4,5 мм ±1 мм

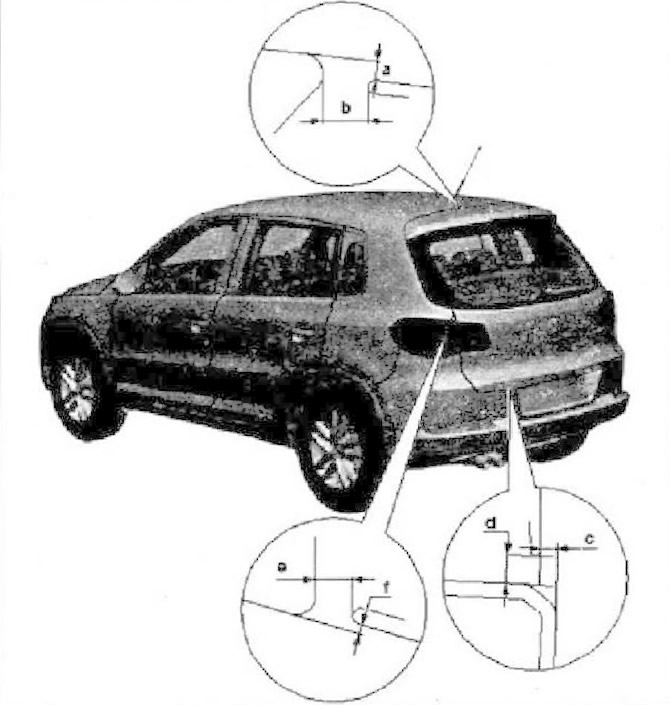

Задняя часть кузова

• Размер «а» - 7 мм ±0,5 мм
• Размер «b» - 3 мм +1 мм
• Размер «с» - 3,5 мм ±0,5 мм
• Размер «d» - 6 мм +1 мм
• Размер «е» - 1 мм ±1 мм
• Размер «f» - 5 мм ±1 мм

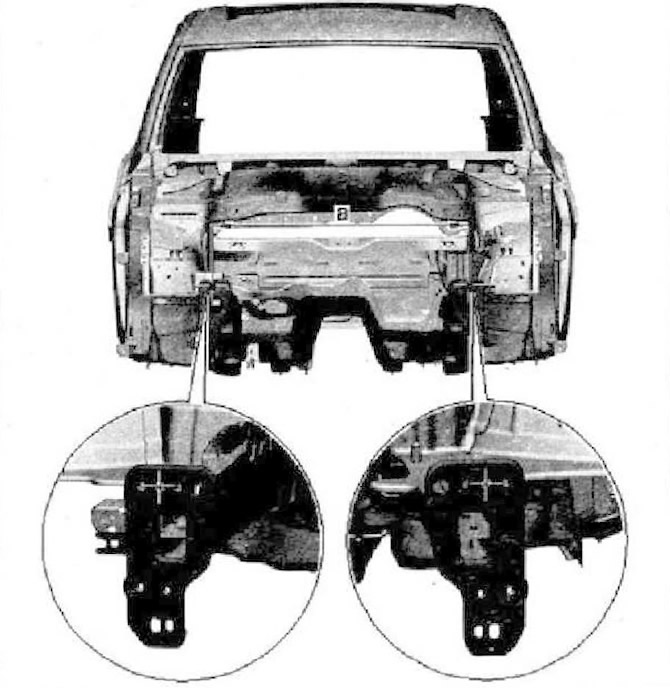

Контрольные размеры кузова

Инструкция: Указанные размеры служат для контроля геометрии кузова. Геометрия поврежденного кузова корректируется на стапеле. Перед проведением измерений необходимо удалить винты, заглушки, облицовки я другие навесные элементы. Для измерении использовать телескопическую линейку -VAS 5159-или телескопическую линейку -VAS 5160-.

Передняя часть кузова

• Размер «а» - 988,5 мм + 2 мм
