Блок и головка цилиндров двигателя

Кривошипно-шатунный механизм двигателя воспринимает давление газов при такте расширения и преобразует прямолинейное возвратно-поступательное движение поршня во вращательное движение коленчатого вала. Кривошипно-шатунный механизм многоцилиндрового двигателя состоит из блока цилиндров, головок цилиндров, поршней с кольцами, поршневых пальцев, шатунов, коленчатого вала, вкладышей, маховика и поддона картера.

Цилиндр с головкой образует пространство, в котором осуществляется рабочий цикл двигателя. Стенки цилиндра направляют движение поршня.

Цилиндры многоцилиндровых двигателей отливают из серого чугуна или алюминиевого сплава в виде одной целой детали - блока цилиндров. За одно целое с блоком цилиндров отливают верхнюю часть картера двигателя.

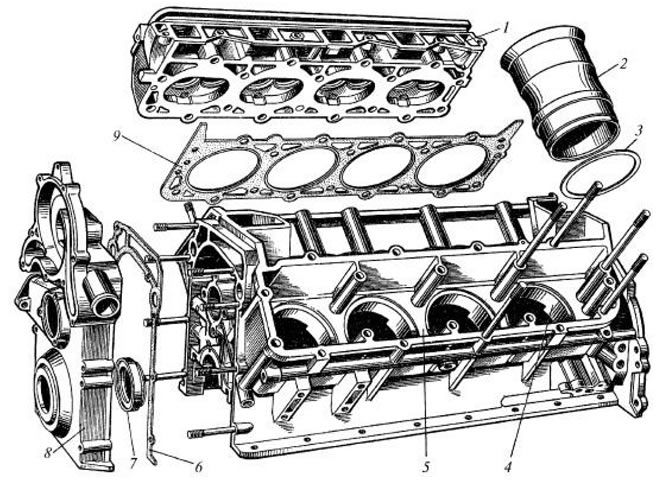

В отливке блока цилиндров выполнена рубашка охлаждения, окружающая цилиндры, а также постели для коренных подшипников коленчатого вала, подшипников распределительного вала и места для крепления других узлов и приборов. У V-образного восьмицилиндрового двигателя блок цилиндров 5 (рис. 3.2.5) имеет два ряда цилиндров (по четыре цилиндра в каждом), расположенных под углом 90°.





Для повышения износостойкости стенок цилиндров и упрощения ремонта и сборки в блок запрессовывают сменные гильзы из кислотостойкого чугуна. Уменьшение износа верхней части гильз достигается установкой в них износостойких вставок. Уплотнение гильз в блоке достигается резиновыми кольцами или прокладками 3.

Тщательно обработанная внутренняя поверхность гильз (или цилиндров) называется зеркалом.

Головка 1 цилиндров закрывает цилиндры сверху и служит для размещения камеры сгорания. Головки отливают из алюминиевого сплава или чугуна. Двигатели с рядным расположением цилиндров имеют одну головку цилиндров, двигатели с V-образным расположением - две или четыре (на каждую группу цилиндров). У некоторых двигателей головки цилиндров раздельные, на каждый цилиндр.

В головку цилиндров запрессовывают направляющие втулки и седла клапанов. Плоскость разъема между головками и блоком цилиндров уплотняют сталеасбестовыми прокладками 9. Между головкой цилиндров и крышкой клапанов устанавливают пробковые или резиновые прокладки.
