Поршневая группа двигателя

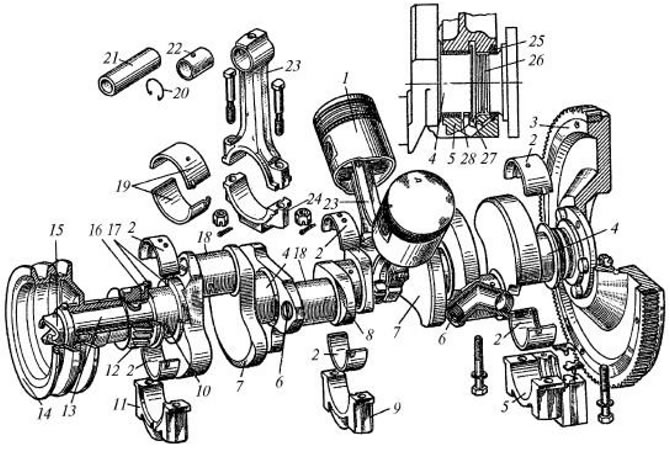

В поршневую группу входят поршни, поршневые кольца и поршневые пальцы. Поршень 1 (рис. 3.2.6) представляет собой металлический стакан, донышком обращенный вверх. Он воспринимает давление газов при рабочем ходе и передает его через поршневой палец 21 и шатун 23 на коленчатый вал. Отливают поршни из алюминиевого сплава.





Поршень имеет днище, уплотняющую и направляющую (юбка) части. Днище и уплотняющая часть составляют головку поршня. Днище поршня вместе с головкой цилиндра ограничивает камеру сгорания. В головке поршня проточены канавки для поршневых колец.

Поршни двигателя обычно изготовлены из высококремнистого алюминиевого сплава, имеют вставки из жаропрочного чугуна под верхнее компрессионное кольцо, в толстостенном днище поршня может быть выполнена камера сгорания.

Уплотняющая часть поршня имеет диаметр, увеличивающийся к низу. Юбка поршня имеет две бобышки (приливы) с отверстиями для поршневого пальца 21. Каждая бобышка связана с днищем поршня двумя ребрами.

Юбка поршня обычно имеет прорези, которые предупреждают заедание поршня при нагреве и позволяют уменьшить зазор между гильзой цилиндра и поршнем. Заклинивание поршня исключает также придание юбке овальной формы. Диаметр поршня в плоскости, перпендикулярной оси пальца, делают больше, чем в направлении оси поршневого пальца. При нагревании поршень расширяется сильнее в направлении оси поршневого пальца, где в бобышках сосредоточена наибольшая масса металла. Поэтому овальный поршень при нагреве получит цилиндрическую форму.

Отверстие под поршневой палец располагается не по оси симметрии поршня, а смещено на 1,5 мм вправо по ходу автомобиля. Этим уменьшается сила удара поршня о стенки гильзы при переходе его через ВМТ в процессе сгорания - расширения газов.

Для улучшения приработки поршней к гильзам цилиндров и предохранения их от задиров юбку поршня покрывают тонким слоем олова или коллоидного графита.


Поршневые кольца устанавливают в канавки, расположенные в головке поршня. Они подразделяются на компрессионные и маслосъемные. Компрессионные кольца уплотняют поршень в гильзе цилиндров и предотвращают прорыв газов через зазор между юбкой поршня и стенкой гильзы. Маслосъемные кольца, кроме того, снимают излишки масла со стенок гильз и не допускают попадания его в камеры сгорания.

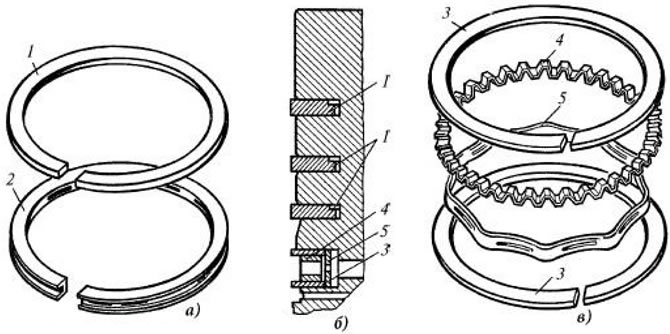

Поршневые кольца изготавливают из чугуна или стали. Для установки на поршень кольца имеют разрез, называемый замком. Маслосъемное кольцо 2 (рис.3.2.7, а) отличается от компрессорных колец 1 сквозными прорезями для прохода масла. В канавке поршня для маслосъемного кольца сверлят один или два ряда отверстий для отвода масла внутрь поршня.

В целях повышения износостойкости поверхность верхнего поршневого кольца подвергают пористому хромированию. Остальные кольца для ускорения приработки покрывают тонким слоем олова. Нижнее компрессионное кольцо двигателя может быть покрыто молибденом.

На наружной и внутренней поверхностях компрессионных колец выполняют фаски или канавки (рис. 3.2.7, б).



Поршневой палец 21 (рис. 3.2.6) служит для соединения поршня с шатуном и представляет собой короткую трубку. Пальцы изготовляют из легированной цементированной стали или из углеродистой стали, закаленной токами высокой частоты. Наиболее распространены «плавающие» пальцы, свободно поворачивающиеся во втулке 22 верхней головки шатуна и в бобышках поршня. От осевого смещения поршневой палец предохраняется стопорными кольцами 20, вставляемыми в выточки обеих бобышек поршня.
