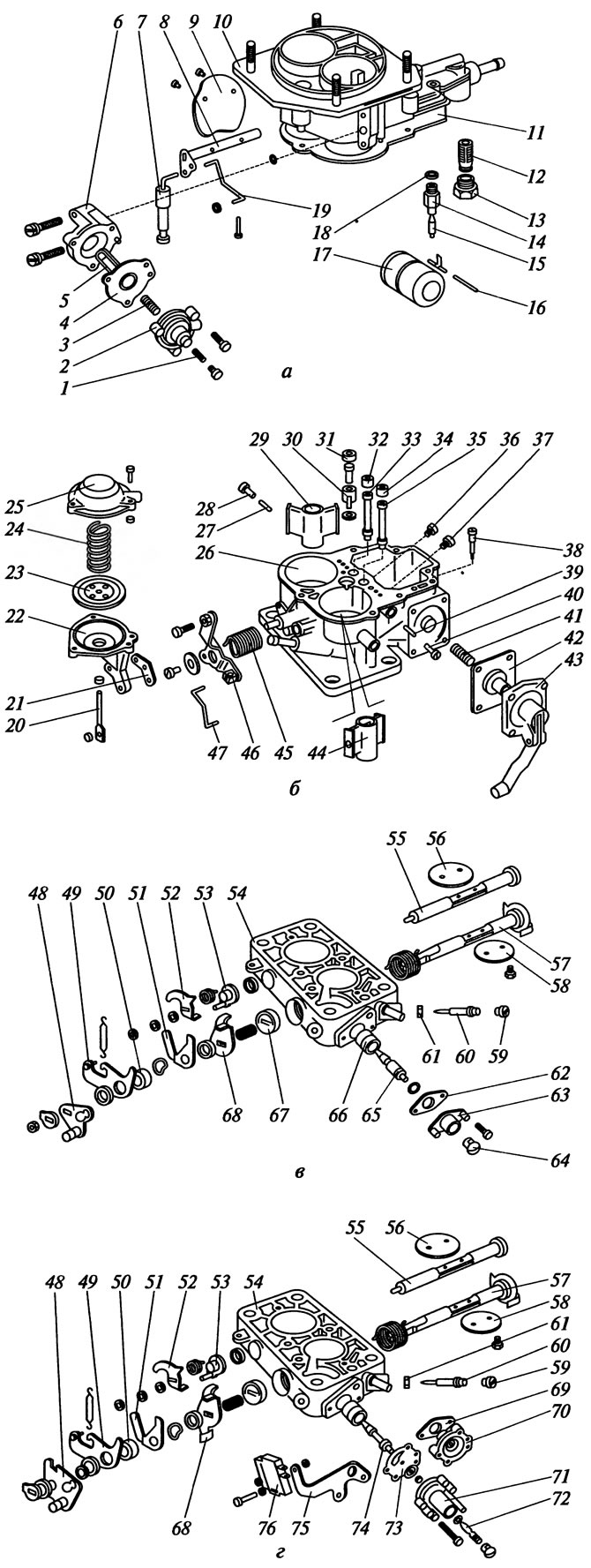

Рис. 10.3. Устройство карбюратора типа «ОЗОН»: а - крышка карбюратора; б - корпус карбюратора; в - корпус дроссельных заслонок без ЭПХХ; г - корпус дроссельных заслонок с ЭПХХ; 1 - регулировочный винт; 2 - крышка пускового устройства; 5, 24, 41 и 45 - пружины; 4, 23, 42 и 73 - диафрагмы; 5 и 20 - штоки диафрагмы; 6 - корпус пускового устройства; 7 - телескопическая тяга; 8 - ось воздушной заслонки; 9 - воздушная заслонка; 10 - крышка карбюратора; 11, 18, 21, 62 и 69 - прокладки; 12 - фильтр; 13 - пробка; 14 - корпус клапана; 15 - игла клапана; 16 - ось; 17 - поплавок; 19 и 47 - тяги; 22 - корпус пневмопривода; 25 - крышка пневмопривода; 26 - корпус карбюратора; 27 и 39 - топливные жиклеры холостого хода и переходной системы; 28 и 40 - корпуса жиклеров; 29 и 44 - распылители; 30 - распылитель ускорительного насоса; 31 - клапан распылителя; 32 и 34 - главные воздушные жиклеры; 33 и 35 - эмульсионные трубки; 36 и 37 - главные топливные жиклеры; 38 - винт; 43 - крышка ускорительного насоса; 46 - рычаг воздушной заслонки; 48, 49, 51, 52, 53 и 68 - рычаги управления заслонками; 50 - втулка; 54 - корпус дроссельных заслонок; 55 - ось дроссельной заслонки второй камеры; 56 - дроссельная заслонка второй камеры; 57 - ось дроссельной заслонки первой камеры; 58 - дроссельная заслонка первой камеры; 59 и 64 - ограничительные втулки; 60 - регулировочный винт качества; 61 - уплотнительное кольцо; 63 и 71 - крышки; 65 и 72 - регулировочные винты количества; 66 - распылитель; 67 - золотник; 70 - корпус; 74 - игла ЭПХХ; 75 - кронштейн; 76 - микропереключатель
