Schemă de cablare de bază din noiembrie 1997 (IV).

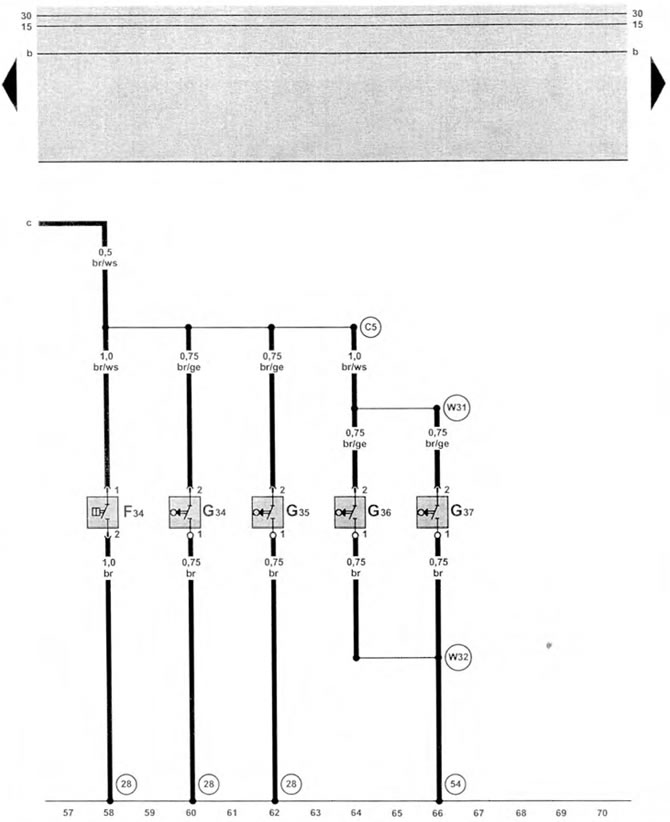

Indicatori de uzură a plăcuțelor de frână, indicator de nivel al lichidului de frână
| F34 | contact de semnalizare pentru nivelul lichidului de frână |
| G34 | indicator de uzură a plăcuțelor de frână față stânga |
| G35 | indicator de uzură a plăcuțelor de frână față dreapta |
| G36 | indicator de uzură a plăcuțelor de frână spate stânga |
| G37 | indicator de uzură a plăcuțelor de frână spate dreapta |
| (28) | conexiune la masă pe partea stângă a peretelui frontal al corpului |
| (54) | conexiune la masă, placă de protecție în spate |
| (C5) | conexiunea 1 (indicator de uzură a plăcuțelor de frână) inclus cu fire în față |
| (W31) | conexiunea 1 (indicator de uzură a plăcuțelor de frână) cabluri incluse în spate |
| (W32) | conexiunea 2 (indicator de uzură a plăcuțelor de frână) cabluri incluse în spate |
