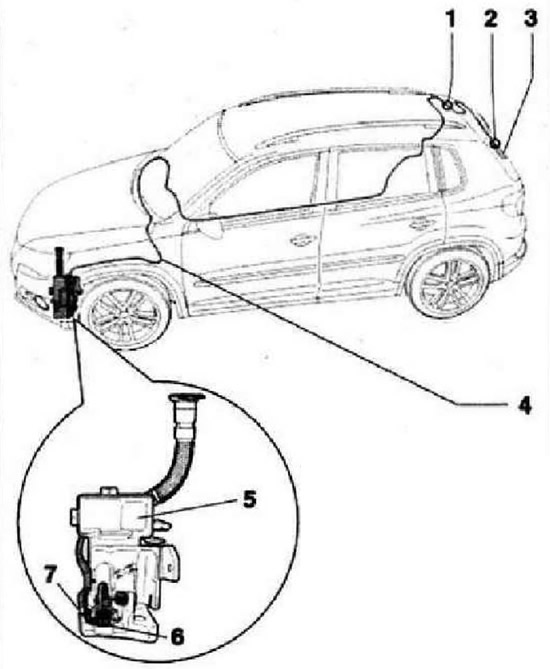

- 1 - Adapter, az utastér kábelkötegének leválasztásának helye a csomagtérajtóban lévő kábelkötegről
- 2 - Szögcsatlakozó, csatlakozás a hátsó mosófúvókához
- 3 - Hátsó mosófúvóka
- 4 - Tömlő
- 5 - Tartály szélvédőmosó és fényszórómosó számára
- B - Szélvédő és hátsó ablakmosó szivattyú -V59-
- 7 - Csatlakozó konzol, csatlakozás a szélvédőhöz és a hátsó ablakmosó szivattyúhoz -V59-

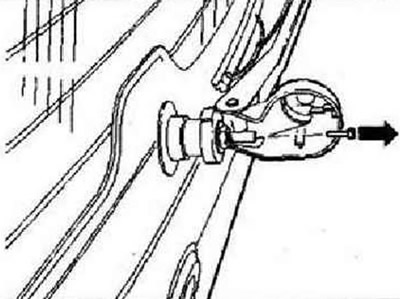

Fúvóka csere
Hagyja, hogy a póráz visszatérjen eredeti helyzetébe. Kapcsolja ki a gyújtást és az összes elektromos fogyasztót, vegye ki a gyújtáskulcsot. Fordítsa felfelé a hátsó ablaktörlő kar kupakját. Egy megfelelő fogóval távolítsa el az injektort a tartótengelyről -nyíl-.
Telepítés
Helyezze be a fúvókát a lyukkal felfelé ütközésig az ablaktörlő kar tengelyébe. Állítsa be a fúvókát.
