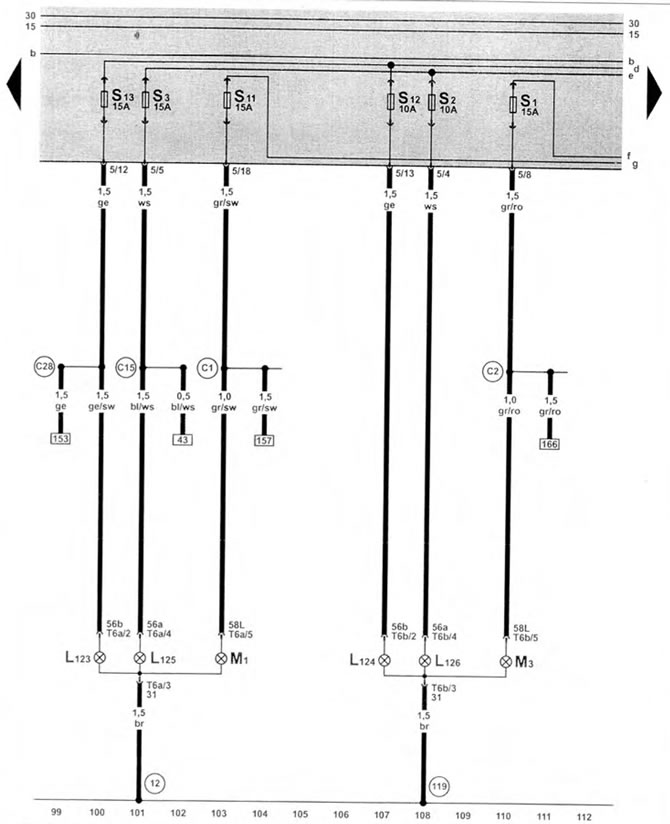

Alapvető kapcsolási rajz 1997 novemberéből (VII).
Fényszórók, parkolólámpák
| L123 | tompított fényszóró izzó bal oldalon |
| L124 | jobb oldali tompított fényszóró izzó |
| L125 | távolsági fényszóró izzó bal oldalon |
| L126 | távolsági fényszóró izzó jobb oldalon |
| M1 | bal oldali parkolólámpa izzója |
| M3 | jobb oldali parkolólámpa izzó |
| T6a | 6 tűs kábelcsatlakozó a bal oldali fényszóróhoz |
| T6b | 6 tűs kábelcsatlakozó a jobb oldali fényszóróhoz |
| (12) | testcsatlakozás a motortérben, bal első |
| (119) | csatlakozás az 1. házhoz a fényszóró kábelkészletében |
| (C1) | csatlakozás a kábelkészlet pozitív pólusához (58L), bal első |
| (C2) | csatlakozás a kábelkészlet pozitív pólusához (58R), jobb első |
| (C15) | 1 pár fényszórókábel csatlakoztatása |
| (C28) | a fényszóró kábelkészlet 1. csatlakozója (58b) |
