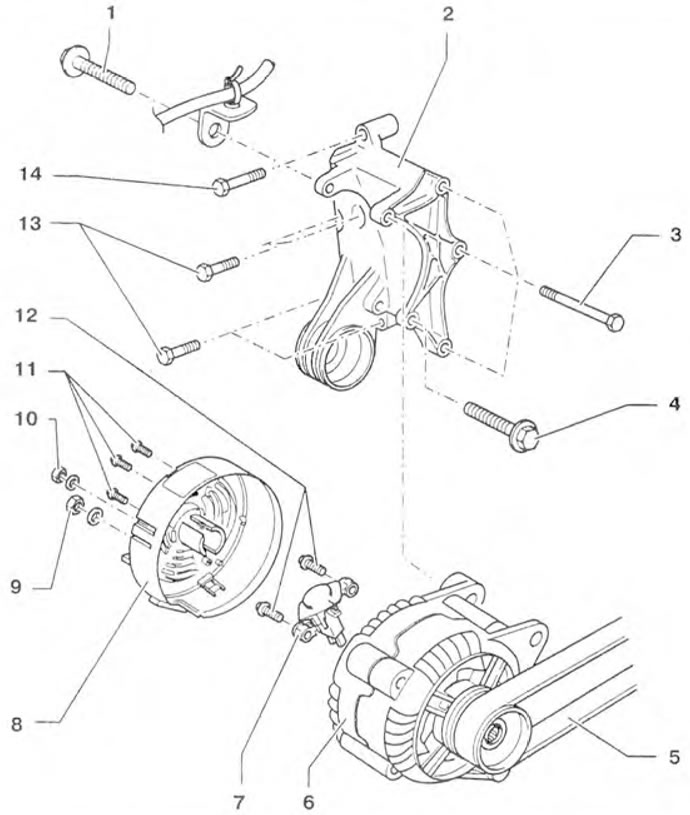

9.9. ábra Generátor 4 hengeres benzinmotorokhoz: 1, 3, 4, 11, 12, 13, 14 - Csavarok; 2 - Generátor tartókonzol; 5 - Generátor hajtószíj; 6 - Generátor; 7 - Feszültségszabályozó; 8 - Generátor fedele; 9,10- Diófélék.

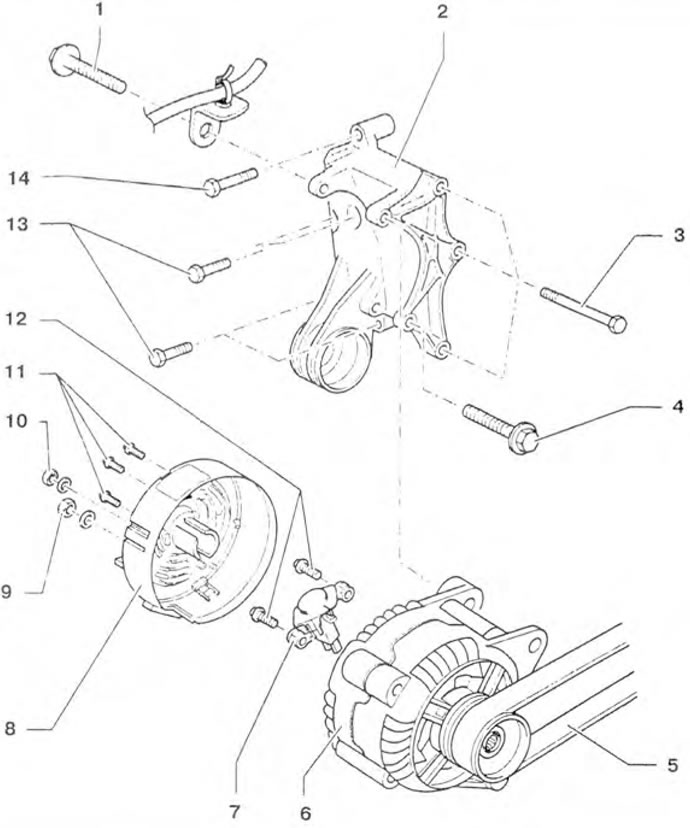

9.10. ábra 5 hengeres dízelmotorok generátora: 1 - Generátor tartókonzol; 2, 3, 4, 5, 7, 11, 12, 13, 14 - Csavarok; 6 - Generátorfedél; 8 - Feszültségszabályozó, 9 - Generátor; 10 - Generátor hajtószíj.

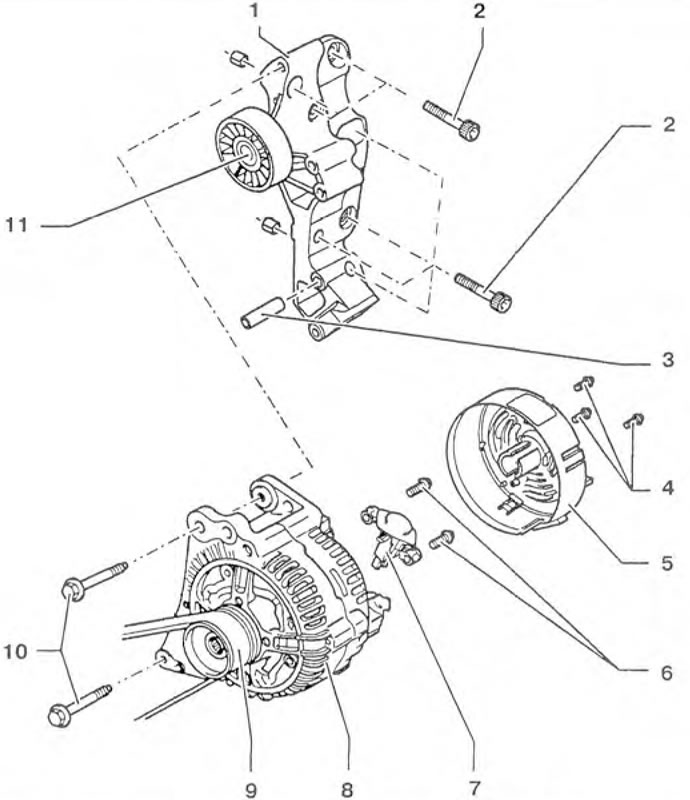

9.11. ábra. 4 hengeres dízelmotorok generátora: 1 - Generátor tartókonzol; 2, 4, 6, 10 - Csavarok; 3 - Persely; 5 - Generátor fedele; 7 - Feszültségszabályozó; 8 - Generátor; 9 - Generátor hajtószíj; 11 - Vezetőgörgő.
A generátorkefék az ábrán láthatók 9.12.
- Kefe hossza: 12 mm.
- Megengedett kopás: 5 mm.
- A kefék hossza közötti különbség 1 mm.
9.12. ábra: Generátorkefék.
