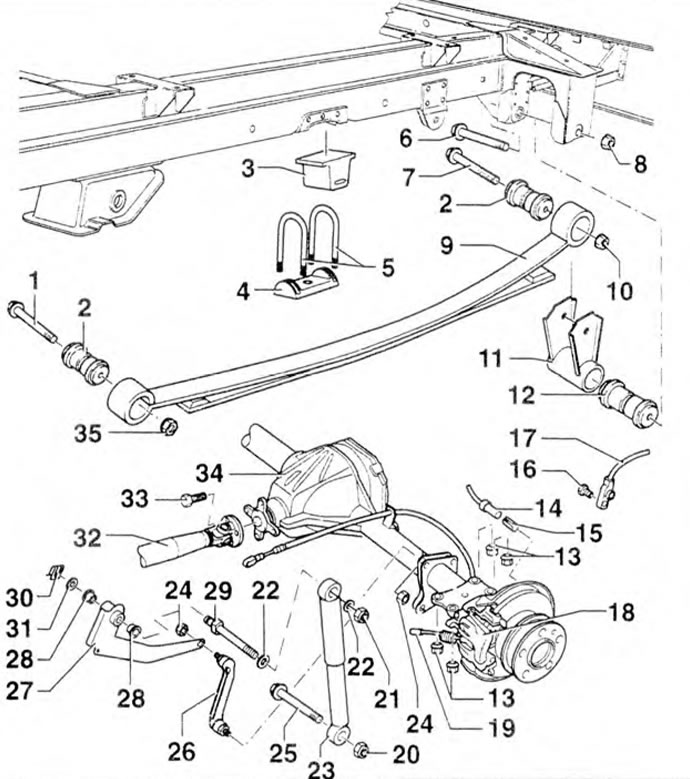

6.12a. ábra: LT 28/35 járművek hátsó felfüggesztése: 1, 6, 7, 16, 25, 29, 33 - Csavarok; 2, 12 - Gumi-fém perselyek; 3 - Határoló; 4 - Lemez; 5 - Létrák; 8, 10, 13, 20, 21, 24, 28, 35 - Diófélék; 9 - Tavasz; 11 - Rugós fülbevaló; 15 - Rugós csapszeg; 17 - Fékbetét kopásjelző vezetéke; 18 - Féknyereg; 19 - Fékbetét kopásjelző. 22, 31 - Alátétek; 23 - Lengéscsillapító; 26 - Állítókar; 27 - Fékerő-szabályozó kar; 28 - Persely: 30 - Rögzítő alátét; 32 - Kardántengely; 34 - Hátsó tengely.

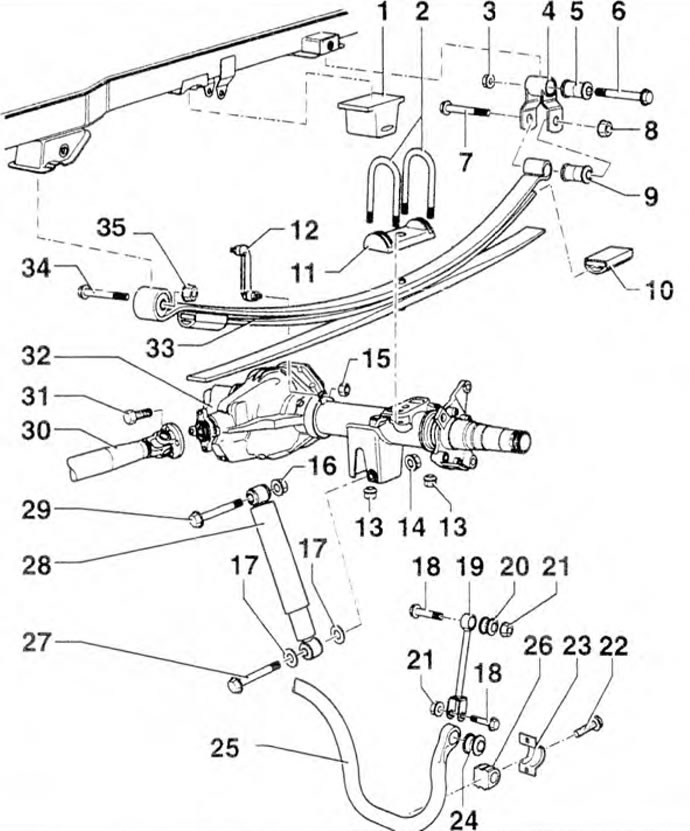

6.12b. ábra: LT 46 járművek hátsó felfüggesztése: 1 - Határoló; 2 lépcsős létrák; 3, 8, 13, 14, 15, 16, 21, 35 - Diófélék; 4 - Rugós fülbevaló; 5, 9, 20, 24, 26 - Gumi-fém perselyek; 6, 7, 18, 22, 27, 29, 31, 34 - Csavarok; 10 - Párna; 11 - Lemez; 12 - Állítókar; 17 - Alátétek: 19 - Stabilizátorrúd kar; 23 - Bilincs; 25 - Stabilizátorrúd; 28 - Lengéscsillapító; 30 - Kardántengely; 32 - Hátsó tengely; 33 - Tavasz.
