ПРИМІТКА: При знятті, встановленні або заміні сервоприводів коректора необхідно перевірити (за необхідності скоригувати) налаштування фар. На малюнках зображено заміну лампи сервоприводу коректора на лівій фарі.
ПРИМІТКА: Заміна лівого сервопривода коректора фар та правого сервопривода коректора фар здійснюється аналогічним способом.
Зняття
Вимкніть запалювання та всі електричні споживачі, вийміть ключ запалення.
Зніміть фару.

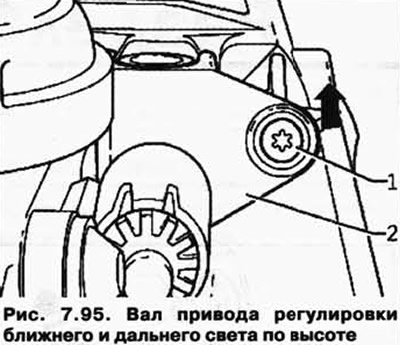

Викрутіть болт 1 і видавити вал приводу регулювання ближнього та далекого світла по висоті 2 у напрямку стрілки з напрямної (мал. 7.95).
Вийміть вал регулювального приводу 2 з корпусу фари.

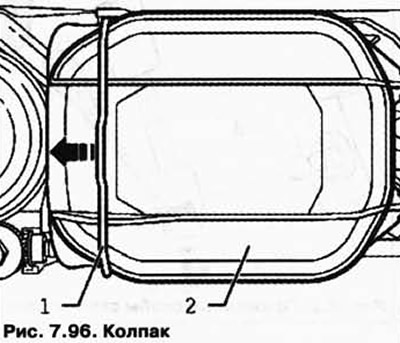

Відтисніть дужку 1 у напрямку стрілки убік та зніміть ковпак 2 (мал. 7.96).
Від'єднайте штекер 3.

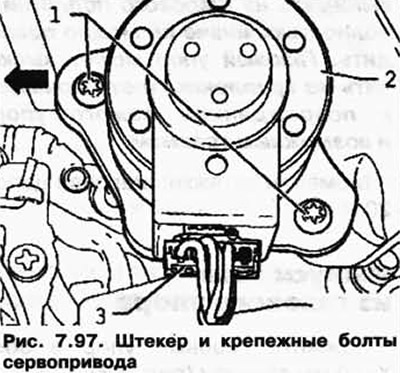

Викрутіть болти кріплення 1.
Натисніть на сервопривід 2 у напрямку стрілки, щоб витягнути кульову головку регулювальної осі боком із кріплення кульової головки у рефлектора (мал. 7.97).
Вийміть сервопривід 2 із корпусу фари.
Встановлення
Установка здійснюється у зворотній послідовності, при цьому необхідно враховувати таке.
ПРИМІТКА: Під час встановлення зверніть увагу на щільну фіксацію ковпачка. При попаданні всередину фари води фара може бути зіпсована.

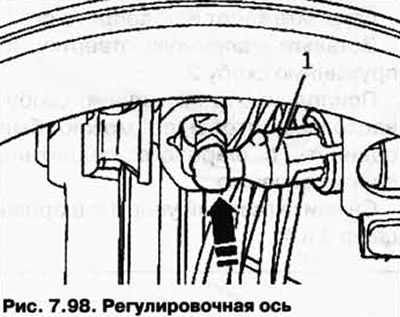

Обережно вставити вісь регулювальну сервопривода 1 в направляючу кульової головки (мал. 7.98).
Перевірте роботу фари, включаючи її функції.
Перевірте налаштування фар, при необхідності – відрегулюйте.
