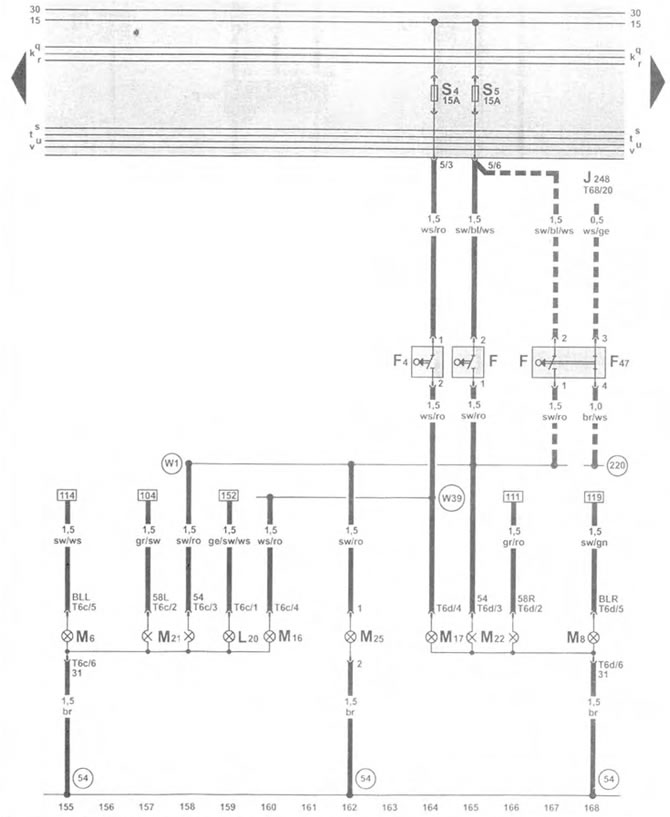

Основна схема проведення з листопада 1997 р. (XI).
Задні вказівники поворотів, стоп-сигнали, задні габаритні вогні, ліхтарі заднього ходу, вимикач стоп-сигналів, протитуманний задній ліхтар, верхній стоп-сигнал
| F | вимикач стоп-сигналів |
| F4 | вимикач ліхтарів заднього ходу |
| F47 | вимикач на педалі гальма, в нижній частині салону спереду ліворуч |
| J248 | блок управління системою упорскування дизельного палива |
| L20 | лампочка заднього протитуманного ліхтаря |
| М6 | лампочка заднього лівого покажчика поворотів |
| M8 | лампочка заднього правого покажчика поворотів |
| М16 | лампочка лівого ліхтаря заднього ходу |
| М17 | лампочка правого ліхтаря заднього ходу |
| М21 | лампочка стоп-сигналу та заднього габаритного вогню зліва |
| М22 | лампочка стоп-сигналу та заднього габаритного вогню праворуч |
| Т6с | роз'єм проводки, 6-контактний |
| T6d | роз'єм проводки, 6-контактний |
| Т68 | роз'єм проводки, 68-контактний |
| (54) | з'єднання на "масу", захисна пластина ззаду |
| (220) | з'єднання з корпусом (датчик маси), у комплекті проводів двигуна |
| (W1) | з'єднання на позитивний полюс (54) комплекту проводів ззаду |
| (W39) | з'єднання (ліхтарі заднього ходу) комплекту проводів ззаду |
| ■ ■ ■ | тільки для автомобілів з двигунами AHD та AGX |
