Замена резинометаллической опоры кронштейна коробки передач (VW Touareg 1)

Снимите кронштейн коробки передач.

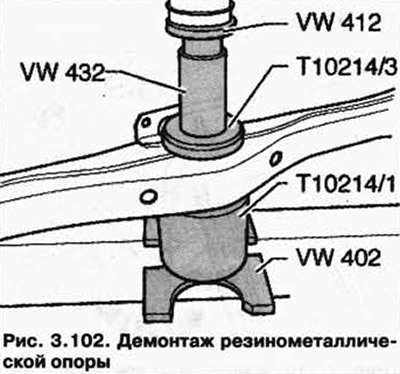

Выдавите резинометаллическую опору (рис. 3.102).



Прикрутите новую резинометаллическую опору к упору Т10214/3.

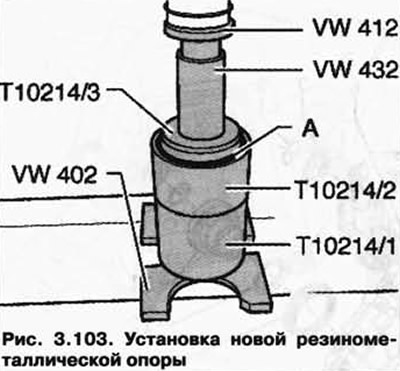

Запрессуйте резинометаллическую опору А с помощью упора Т10214/3 в направляющую гильзу Т10214/2, пока упор Т10214/3 не встанет с направляющей втулкой Т10214/2 заподлицо (рис. 3.103).

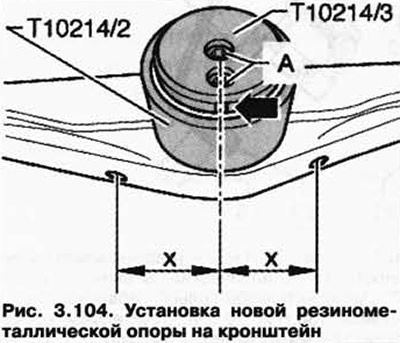

Направьте новую резинометаллическую опору с помощью монтажного приспособления Т10214 к кронштейну коробки передач (рис. 3.104).



Для этого болты А или канавки на упоре Т10214/3 должны быть выровнены по центру отверстий в кронштейне коробки передач.


Расстояния «х» должны быть равны.

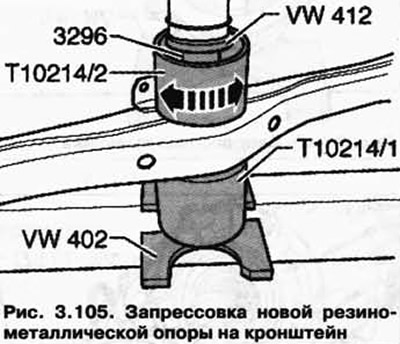

После этого запрессуйте резинометаллическую опору в кронштейн коробки передач, пока направляющая втулка Т10214/2 не будет вращаться от руки (рис. 3.105).

[Исходник статьи доступен на: vwmanual.ru]



Запрессуйте резинометаллическую опору на длину, не превышающую длину трубки 3296, при необходимости, дожать упором VW 441 до ограничителя.

Установите кронштейн коробки передач.
