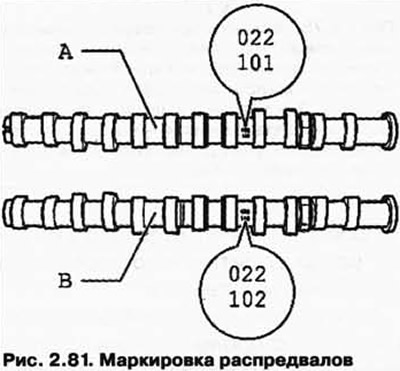

Маркировка нанесена между парой кулачков цил. 4 и цил. 5 соответствующего распредвала.
| Распределительный вал | Маркировка |
| А - выпускной распредвал | 022 101 Индекс |
| В - впускной распредвал | 022 102 Индекс |
Фазы газораспределения при ходе клапана 1 мм
| Впускной клапан | Выпускной клапан | |
| открывается перед достижением ВМТ | — | 211,5° |
| закрывается перед достижением ВМТ | — | 6,5° |
| открывается после прохождения ВМТ | 18,50° | — |
| закрывается после прохождения ВМТ | 223,5° | — |
