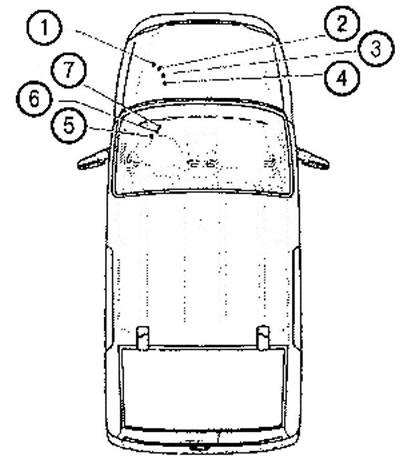

Рис. 33:

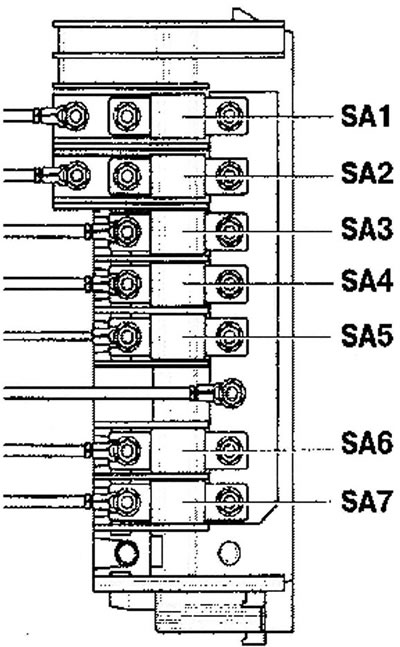

1. Предохранители (SA) в блоке на АКБ

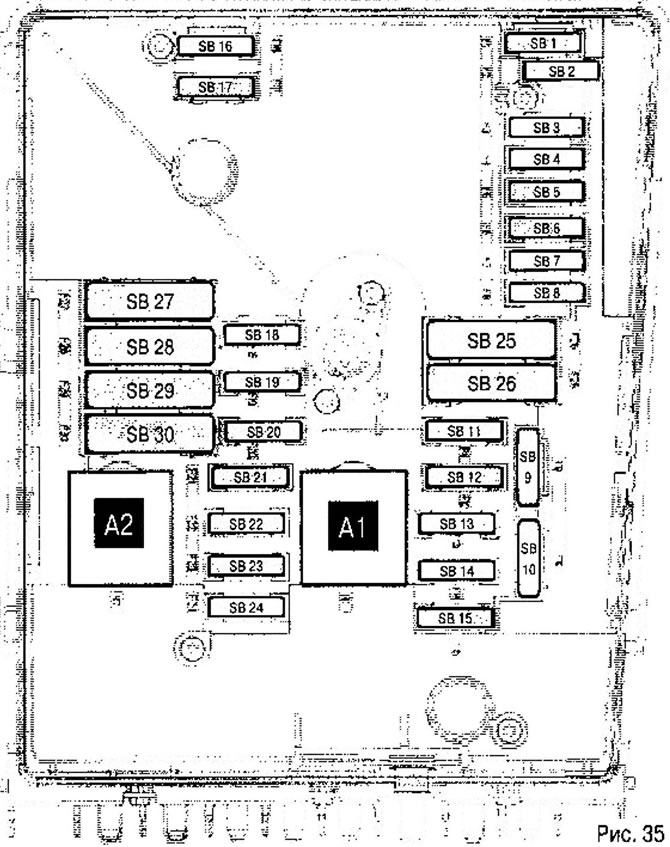

2. Предохранители (SB) в коммутационном блоке, в моторном отсеке слеза
3. Расположение реле в коммутационном блоке, в моторном отсеке слеза
4. Расположение реле в дополнительном блоке реле под коммутационным блоком, в моторном отсеке слева
5. Расположение реле в блоке на блоке управления бортовой сети, под передней панелью слева

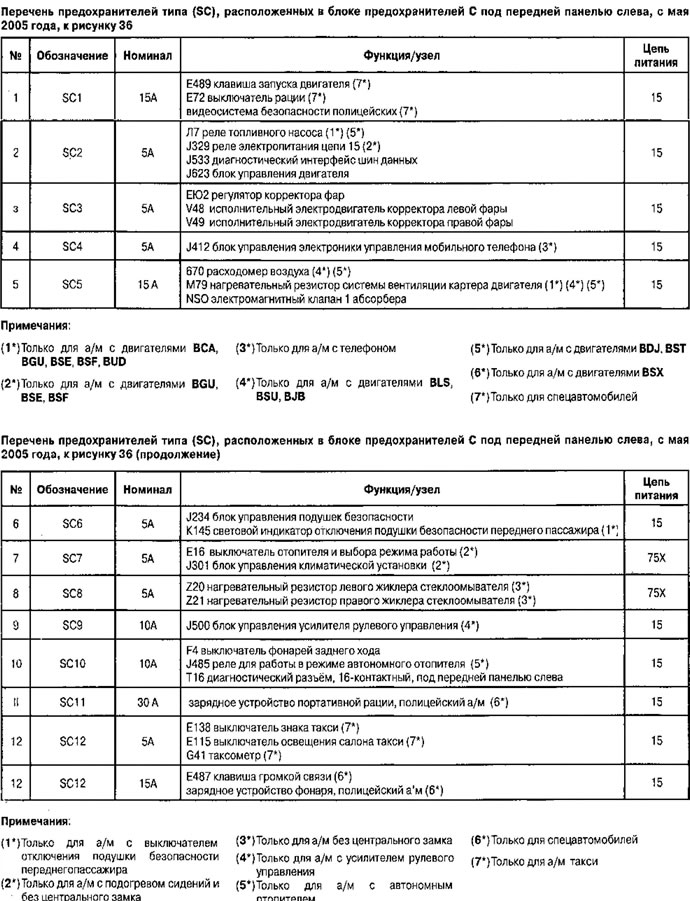

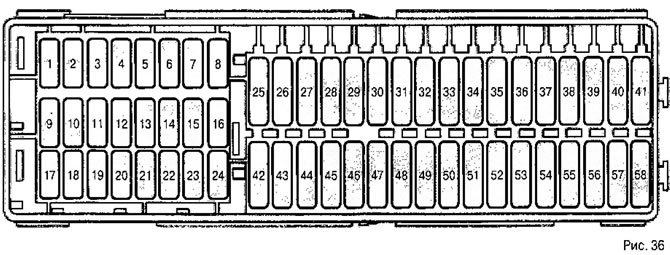

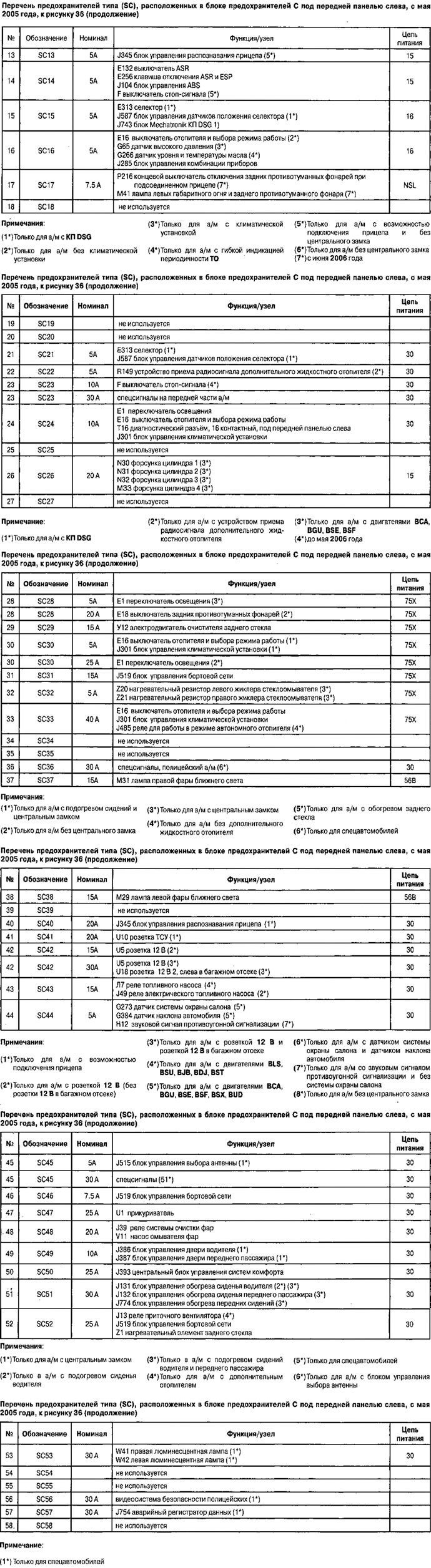

6. Предохранители (SC) в блоке под передней панелью слева
7. Расположение реле в блоке под передней панелью слева
Предохранители (SA) в блоке на АКБ
Перечень предохранителей типа SA, расположенных в блоке предохранителей А, с мал 2005 года
| № | Обозначение на схемах | Номинал | Функция/узел | Цепь питания |
| 1 | SA1 | 150А | С генератор | 30 |
| 1 | SA1 | 200А | С генератор (1*) | 30 |
| 2 | SA2 | 80А | J500 блок управления усилителя рулевого управления р/187 электродвигатель электроусилителя рулевого управления | 30 |
| 3 | SA3 | 50А | J293 блок управления вентилятора радиатора (2*) | 30 |
| 4 | SA4 | 50A | JS9 реле разгрузки контакта X (3*) J519 блок управления бортовой сети (3*) | 30 |
| 4 | SA4 | 80А | J59 реле разгрузки контакта X (4*) J519 блок управления бортовой сети (4*) | 30 |
| 5 | SA5 | не используется | - | |
| 6 | SA6 | 100А | предохранители SC20-SC24 в блоке предохранителей С предохранители SC42-SC48 в блоке предохранителей С предохранители SC50-SC52 в блоке предохранителей С | 30 |
| 7 | SA7 | 50A | предохранители SC39-SC41 в блоке предохранителей С (5*) | 30 |
(1*) Только для а/м с генератором 140 А
(2*) Только для а/м с вентилятором повышенной мощности
(3*) Только для а/м с центральным замком
(4*) Только для а/м без центрального замка
(5*) Только для а/м с возможностью подключения прицепа
Предохранители (5В), расположенные в коммутационном 6локе В, в моторном отсеке слева
Цветовая маркировка предохранителей
| 50 А | красный | 30 А | зеленый | 20 А | желтый | 10 А | красный |
| 40 А | оранжевый | 25 А | белый | 15 А | синий | 7,5 А | коричневый |
Перечень предохранителей типа SB, расположенных в блоке предохранителей В, с мая 2005 года
Предохранители (SC) в блоке С под передней панелью слева
Цветовая маркировка предохранителей
| 50 А | красный | 30 А | зеленый | 20 А | желтый | 10 А | красный | 5 А | бежевый |
| 40 А | оранжевый | 25 А | белый | 15 А | синий | 7,5 А | коричневый | 3 А | сиреневый |
Внимание! Для того чтобы заменить предохранитель под крышкой в левой боковой стенке панели приборов, снимите ее при помощи отвертки, извлеките предохранитель, используя зажим, замените его таким же предохранителем, наденьте крышку.
Внимание! Для того чтобы заменить предохранитель в моторном отсеке, сдвиньте стопорные хомуты (А) вперед до упора, замените, наденьте крышку и сдвиньте стопорные хомуты назад до упора.
