Подгонка уплотнителя панели люка (VW Touareg 1)

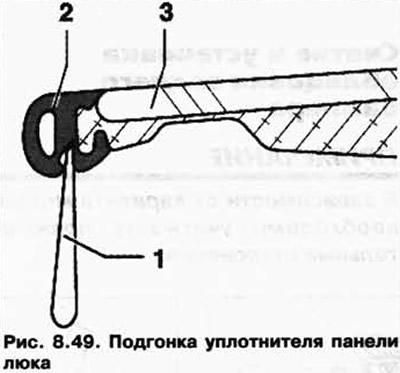

Проверьте при помощи картонной полоски толщиной около 0,3 мм (например визитной карточки), равномерна ли плотность между уплотнителем панели 2 и кузовом по всему периметру люка (рис. 8.49).



Картонная карточка должна протягиваться между уплотнителем панели и кузовом туго.

Снимите стеклянную панель подъемно-сдвижного люка.

Если плотность прилегания слишком мала, можно раздвинуть уплотнитель панели 2 при помощи клина 3409 1.

Исходник статьи доступен на [vwmanual.ru]

При слишком плотном прилегании уплотнителя к кузову прижмите уплотнитель 1 при помощи прижимного ролика 3356 поплотнее к панели (рис. 8.50).



Для подгонки уплотнителя стеклянная панель 3 должна быть снята.

Снятие обтекателя

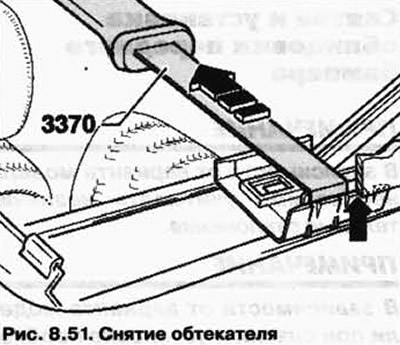

Откройте подъемно-сдвижной люк полностью, вставьте крюк 3370 между краем панели и креплением обтекателя и, потянув крюком, освободите крепление обтекателя из бокового фиксатора (слева/ справа) (рис. 8.51).




Подденьте отверткой крепление обтекателя из направляющего рельса (слева/ справа).

Выньте обтекатель.
