Замена топливного фильтра (бензиновый двиг.) (VW Touareg 1)

Условия

Топливный бак должен быть пуст.

Предохранители 13 и 14 должны быть извлечены из своих гнезд.

Порядок выполнения работ

Разрежьте ковровое покрытие слева от точки А до точки В в заранее надрезанном месте (рис. 2.308).

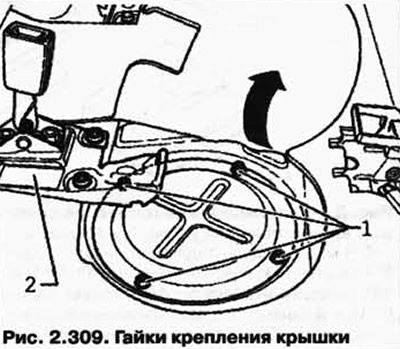

Открутите гайки 1 крепления крышки (рис. 2.309).



В случае необходимости открутите крепление опоры подлокотника 2 или опорного кронштейна.

Открутите стопорное кольцо с помощью ключа Т10202 от левого фланца датчика.

Снимите фланец на левой стороне топливного бака.

Удалите топливо из корпуса топливного фильтра.

Пометьте цветным карандашом монтажное положение крышки фильтра 2.

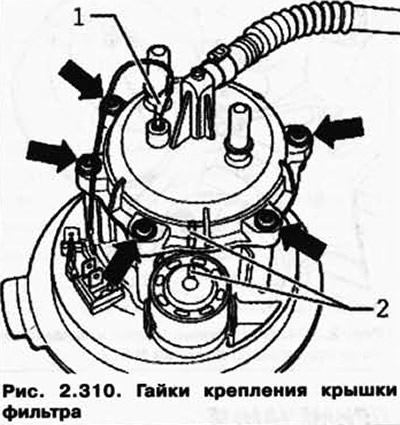

Отсоедините провод массы 1 и открутите крышку фильтра (рис. 2.310) от корпуса.





При замене вкладыша фильтра не сгибайте выводы соединения массы и проверьте, чтобы они были достаточно натянуты.
