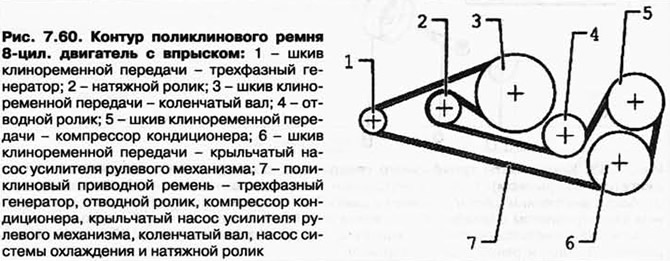

Рис. 7.60. Контур поликлинового ремня 8-цил. двигатель с впрыском:
1 - шкив . клиноременной передачи - трехфазный генератор; 2 - натяжной ролик; 3 - шкив клиноременной передачи - коленчатый вал; 4 - отводной ролик; 5 - шкив клиноременной передачи - компрессор кондиционера; 6 - шкив клиноременной передачи - крыльчатый насос усилителя рулевого механизма; 7 - поликлиновый приводной ремень - трехфазный генератор, отводной ролик, компрессор кондиционера, крыльчатый насос усилителя рулевого механизма, коленчатый вал, насос системы охлаждения и натяжной ролик.
Снятие
Снимите двигатель.

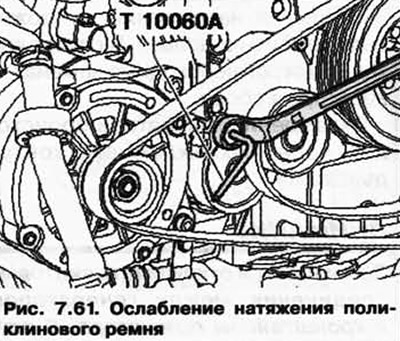

Ослабьте поликлиновый приводной ремень, провернув натяжной элемент с помощью накидного гаечного ключа SW 19 (рис. 7.61).

Зафиксируйте натяжной элемент с помощью стопорного штифта Т10060 А.

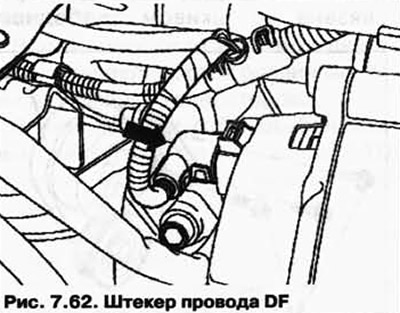

Отсоедините штекер провода DF (рис. 7.62).

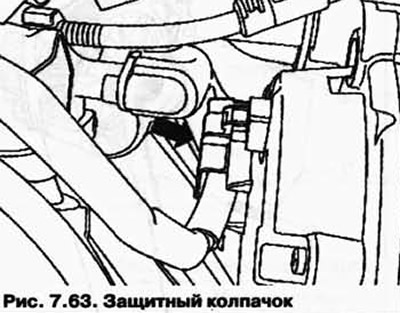

Снимите защитный колпачок (рис. 7.63).

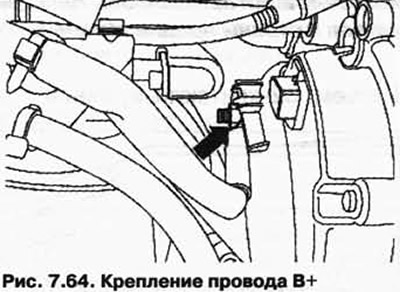

Открутите провод В+ от генератора (рис. 7.64).

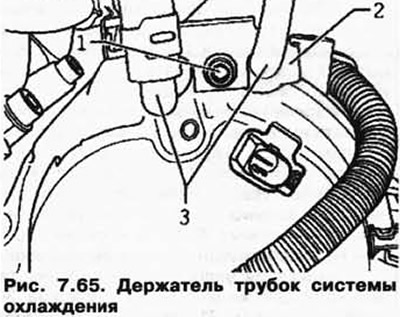

Выкрутите крепежный болт 1 и снимите держатель 2 трубок системы охлаждения с генератора (рис. 7.65).

Извлеките трубки системы охлаждения 3 из генератора.

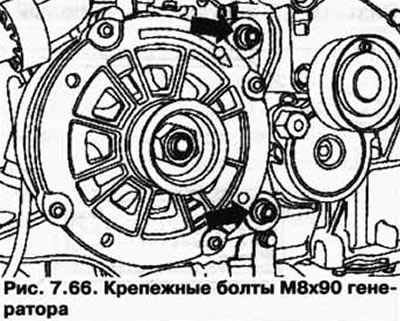

Выкрутите крепежные болты М8х90 генератора (рис. 7.66).

Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Затяните соединения с предписанным моментом затяжки.
Замените уплотнительные кольца трубок подачи охлаждающей жидкости.
