Туарег 1 (2002-2006)

Снятие и установка регулятора напряжения
Электрооборудование. Генератор и стартер. Фольксваген Туарег 1

Главная > Touareg > Туарег 1 > Электрооборудование > Генератор и стартер > Снятие и установка регулятора напряжения
            0


ПРИМЕЧАНИЕ: Регулятор напряжения может быть заменен отдельно только в автомобилях с 5-цил. двигателем TDI.

Снятие



Демонтируйте трехфазный генератор.

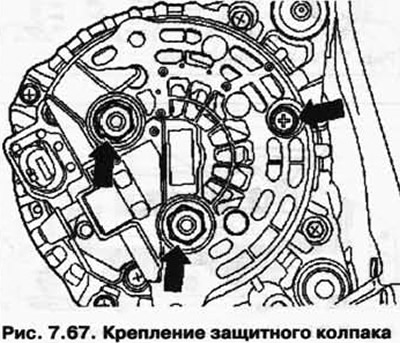

Открутите крепежные болты и гайки и снимите защитный колпак с генератора (рис. 7.67).

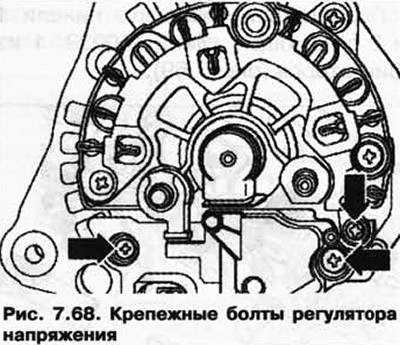

Открутите крепежные болты регулятора напряжения (рис. 7.68).



Извлеките регулятор напряжения из генератора.

Установка



Установка осуществляется в обратной последовательности.

Затяните соединения с предписанным моментом затяжки (см. табл. 7.3).

Таблица 7.3. Моменты затяжки (генратор)



Резьбовое соединениеМомент затяжки, Нм
6-цил. двигатель с влрьюхом 3,2 л и двигатель 3,6 л FSI
Провод В+ к генератору (М8)15
Натяжной ролик к головке блока цилиндров (М8х30)20
Держатель к блоку цилиндров (болт с внутренним шестигранником М8х40)20
Держатель к блоку цилиндров (приэонный болт М8х25)20
Приданный болт с шестигранной головкой к держателю (М 10x50)40
Генератор к держателю (М8х90)20
Шкив свободного хода к валу генератора80
Коннектор шланга подачи охлаждающей жидкости к генератору (М6х20)9
8-цил. двигатель с впрыском 4,2 л
Провод В+ к генератору (М8)15
Генератор к кронштейну (М8х90)22
Шкив ременной передачи к генератору65
8-цил. двигатель с непосредственным впрыском 4,2 л
Провод В+ к генератору (М8)15
Генератор к кронштейну (М8х90)22
Кронштейн генератора к блоку двигателя
М822
М1046
Опора отводного ролика9
Натяжной элемент к блоку двигателя22
Шкив ременной передачи к генератору65
10-цил. двигатель TDI 4,9 л
Провод В+ к генератору (М8)15
Кронштейн-держатель к генератору (М6х20)9
Генератор к блоку цилиндров (М8х35)20
Муфта к генератору (М6х27)8
Втулка к приводному валу генератора (М10х1х30)50 + 90°
Шкив свободного хода к валу генератора80
