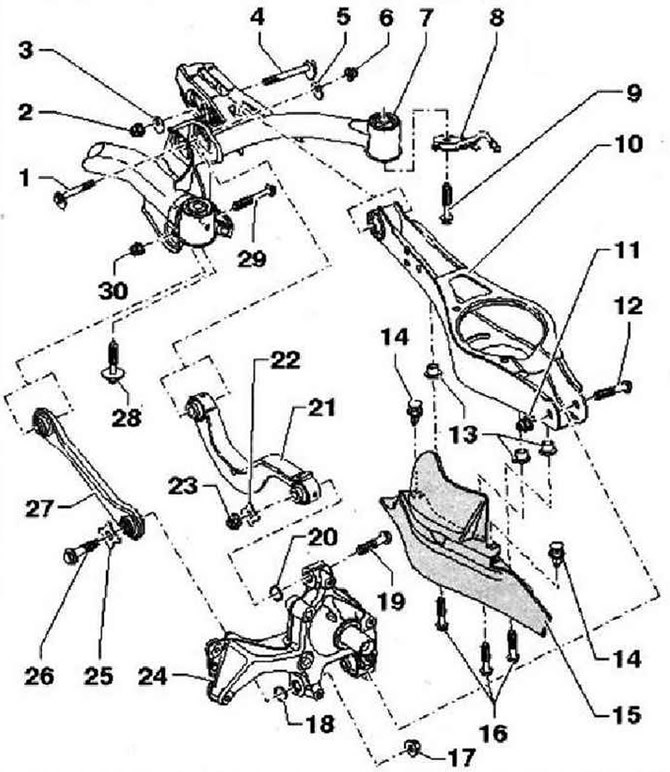

- 1 - Эксцентриковый болт для регулировки развала, после ослабления проверить углы установки колёс
- 2 - Гайка, М12х1,5, 95 Нм, самостопорящ., заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
- 3 - Эксцентриковая шайба, отверстие имеет выступ
- 4 - Эксцентриковый болт для регулировки схождения, после ослабления проверить углы установки колёс
- 5 - Эксцентриковая шайба, отверстие имеет выступ
- 6 - Гайка, М12х1,5, 95 Нм, самостопорящ., заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
- 7 - Подрамник
- 8 - Кронштейн для заднего глушителя
- 9 - Болт, М12х1,5х110, 90 Нм и довернуть на 90°, заменять после каждого снятия
- 10 - Нижний поперечный рычаг
- 11 - Гайка, М12х 1,5x75, 90 Нм и довернуть на 90°, самостопорящ., заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
- 12 - Болт, заменять после каждого снятия
- 13 - Резьбовая заклепка, М6
- 14 - Распорный пистон
- 15 - Щиток, защищающий от ударов камней
- 16 - Болт с шестигранной головкой, М6х12, 8 Нм
- 17- Гайка, самостопорящ,, заменять после каждого снятия
- 18 - Шайба
- 19 - Болт, М14х1,5х115, 130 Нм и довернуть на 90°, заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
- 20 - Шайба
- 21 - Верхний поперечный рычаг
- 22 - Шайба
- 23 - Гайка, самостопорящ., заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
- 24 - Корпус ступичного подшипника
- 25 - Шайба
- 26 - Болт, М14х1,5x115, 130 Нм и довернуть на 90°, заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
- 27 - Поперечная тяга, выпуклой стороной в направлении движения
- 28 - Болт, М12х1,5х95, 90 Нм и довернуть на 90°, заменять после каждого снятия
- 29 - Болт, М12х1,5х90, заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
- 30 - Гайка, 90 Нм и довернуть на 90°, самостопорящ., заменять после каждого снятия, затягивать только в положении, соответствующем снаряженной массе
