Инструкция: Передняя несущая панель является деталью, от состояния которой зависит безопасность эксплуатации автомобиля. По этой причине она не подлежит ремонту. При наличии повреждений ее необходимо заменить.
Привести переднюю панель и установленные на ней детали -1- в сервисное положение. Отсоединить электрические разъемы. Слить охлаждающую жидкость и отсоединить шланги системы охлаждения. Отсоединить трубопроводы от конденсатора. С помощью второго механика выкрутить из левого и правого лонжеронов направляющие стержни -Т 10093- и снять переднюю несущую панель.
ВНИМАНИЕ: Запрещается заводить двигатель, если трубопроводы климатической установки и/или системы охлаждения отсоединены! Не допускать, чтобы конденсатор и масляный радиатор висели на трубопроводах. Не перегибать трубопроводы конденсатора и масляного радиатора.
Установка осуществляется в обратной последовательности. Необходимо следить за тем, чтобы при сборке электрические разъёмы и шланги были подключены правильно. На лонжеронах должны быть установлены кронштейны. Моменты затяжки резьбовых соединений указаны на схеме, Отцентрировать положение передней несущей панели на лонжеронах относительно крыльев.

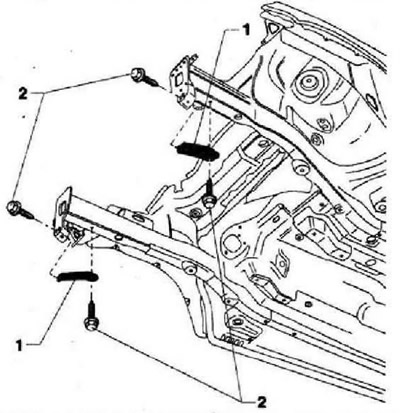

Кронштейны бампера
- 1 - Кронштейн, слева и справа
- 2 - Болт, 2 на каждую сторону, 55 Нм
