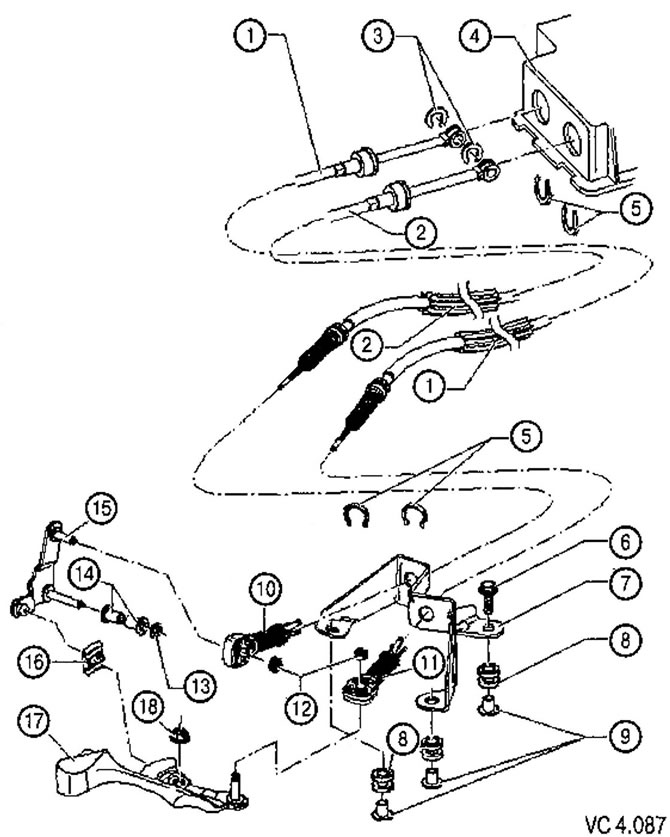

1. Трос включения передач
2. Трос выбора передач
3. Стопорная шайба
4. Корпус механизма переключения передач
5. Стопорная шайба
6. 3 болта крепления опорного кронштейна; 20 Нм
7. Опорный кронштейн
8. Втулка
9. Дистанционная втулка
10. Крепление троса
11. Крепление троса
12. Стопорная шайба
13. Стопорная шайба
14. Опорная втулка
15. Рычаг выбора передач
16. Ползунок
17. Рычаг включения передач
18. Самостопорящаяся гайка: 23 Нм

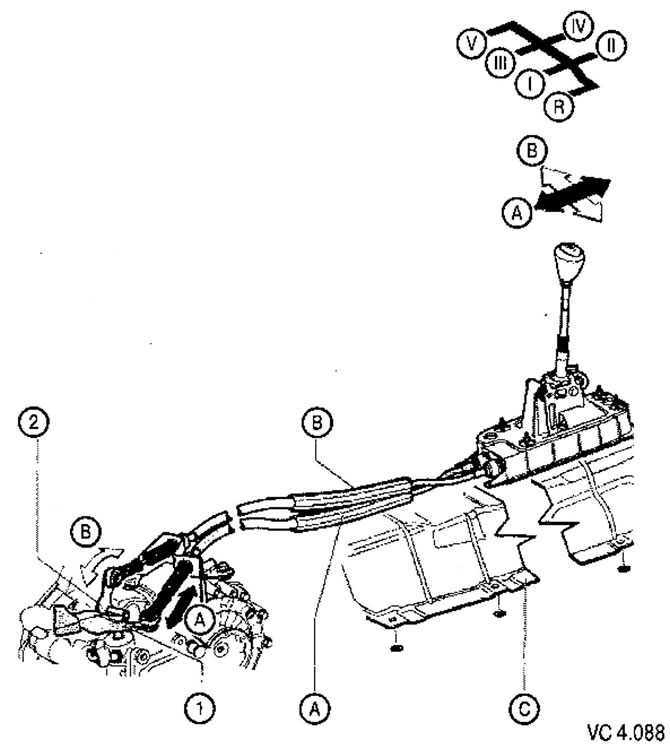

В данном автомобиле применяется тросовый механизм переключения передач. На рисунке VC 4.088 стрелкой (А) указаны направления движения рычага при включении передач, а стрелкой (В) указаны направления при выборе передач.
1. Рычаг включения передач
2. Рычаг выбора передач
A. Трос включения передач
B. Трос выбора передач
C. Теплозащитный экран
