Проверка герметичности
Внимание! Система питания находится под давлением! Чтобы избежать травм и попадания на кожу, нужно работать в защитных очках и защитной одежде. Перед разъединением элементов системы место соединения необходимо обернуть ветошью. Затем сбросить давление, осторожно отсоединив шланг.
Условие проверки:
- Давление топлива должно быть в норме, проверка:

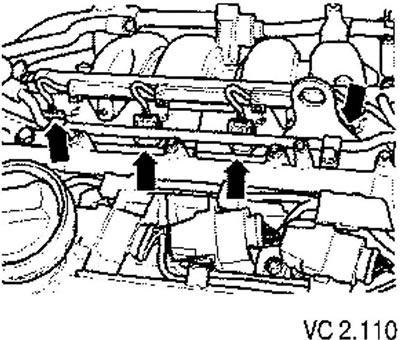

- Снять разъемы (стрелки) со всех форсунок.
- Освободить жгут проводки форсунок.
- Отвинтить топливную рампу от впускного коллектора.
- Извлечь топливный коллектор с форсунками из впускного коллектора (топливная магистраль остается подключенной).
- Извлечь предохранитель SC 43 из колодки предохранителей С.
- Извлечь реле электрического топливного насоса 2 (J49) из блока реле под передней панелью слева.
- Подключить дистанционное управление (выключатель кнопочного типа) к контакту 7/87 (5) реле электрического топливного насоса 2 (J49) и к положительному выводу АКБ.
Данная операция необходима только для обеспечения работы топливного насоса при неработающем двигателе.
Проверка герметичности форсунок (визуальная проверка).
При работающем насосе из форсунок может вытекать только 1-2 капли топлива в минуту.
Если топлива вытекает больше, то нужно заменить негерметичную форсунку.
При установке форсунок следует использовать только новые уплотнительные кольца.
Проверка количества впрыскиваемого топлива
Условия проверки:
- Давление топлива должно быть в порядке, проверить:
- Форсунки установлены в топливной рампе, а топливная магистраль подсоединена.
- Расположить форсунку так, чтобы распыляемое топливо полностью улавливалось измерительной емкостью.
- Извлечь реле электрического топливного насоса 2 (J49) из блока реле под передней панелью слева.
- Подключить дистанционное управление (выключатель кнопочного типа) к контакту 7/87 (5) реле электрического топливного насоса 2 (J49) и к положительному выводу АКБ.
- Соединить один из контактов форсунки с «массой» двигателя.
- Второй контакт разъема проверяемой форсунки соединить чрез выключатель кнопочного типа с положительным выводом АКБ.
- Нажать кнопку выключателя дистанционного управления и удерживать ее нажатой в течение 30 секунд.
- Повторить проверку на других форсунках. Для других форсунок следует брать другие измерительные емкости.
- Сравнить объем впрыскиваемого топлива. Заданное значение: 85-105 мл для каждой форсунки.
При проверке количества впрыскиваемого топлива также проверяется форма факела распыляемого топлива. Форма факела должна быть одинакова для всех форсунок.
Струя распыляемого топлива должна быть одинаковой у всех форсунок.
Если измеренное значение количества топлива по одной или нескольким форсункам выходит за диапазон номинальных значений в ту или иную сторону, заменить неисправную форсунку.
