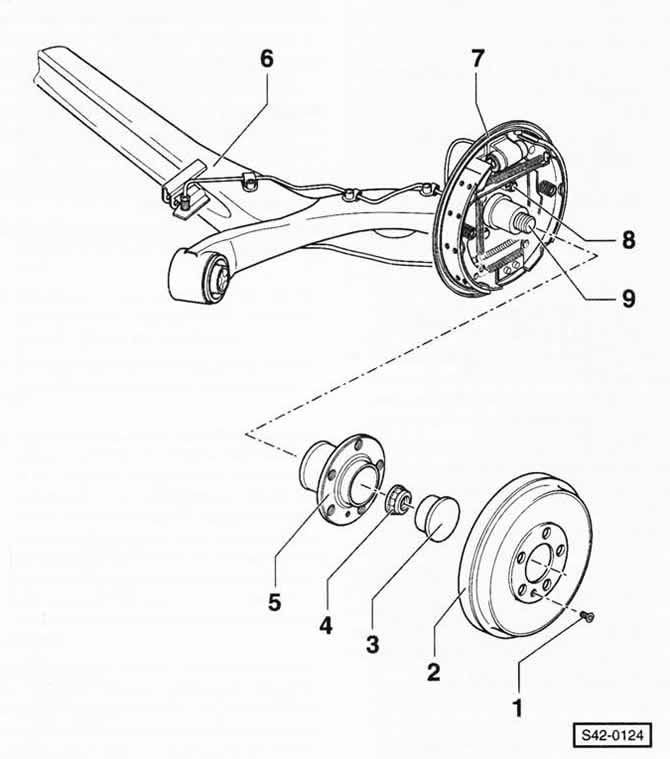

1 — винт с крестообразным шлицем на головке, 4 Нм
2 — тормозной барабан
3 — защитный колпачок
После каждого демонтажа заменять.
4 — 12-гранная гайка крепления ступицы колеса, 175 Нм
Самоконтрящаяся, после каждого демонтажа заменять.
5 — ступица колеса с подшипником
Ступица с подшипником представляют собой не требующий обслуживания единый узел. Регулировочные и ремонтные работы невозможны.
6 — балка заднего моста
7 — тормозной щит с тормозными колодками
8 — болт с неспадающей шайбой и шестигранной головкой, 30 Нм+ 90°
После каждого демонтажа заменять.
9 — цапфа моста
Рихтовочные работы не допускаются. Допускается дорезание резьбы.
