POLO

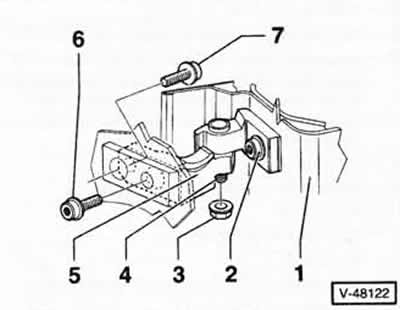

Верхний шарнир
1 — дверь
2 — болт, 20 Нм+ 90°
3 — гайка, 14 Нм
4 — палец шарнира
5 — верхний шарнир двери
6 —- болт, 20 Нм + 90°, доступен только со стороны салона автомобиля.
7 — болт, 20 Нм + 90°

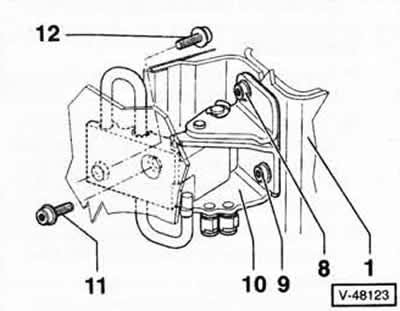

Нижний шарнир
1 — дверь
8 — болт, 20 Нм+ 90°
9 — нижний болт, 20 Нм + 90°
10 — нижний шарнир двери, с дверным тормозом.
11 — болт, 20 Нм + 90°, доступен только со стороны салона автомобиля.
12 — болт, 20 Нм+ 90°
Внимание: Болты самоконтрящиеся, поэтому после отпускания они должны заменяться на новые.
Регулировка двери
Для правильной регулировки передней двери необходимо отпустить со стороны салона шарниры у стойки А (болты -6-, -11-). Для этого рядом с верхним шарниром нужно снять приборную панель, а рядом с нижним шарниром снять нижнюю облицовку стойки А, см. с. 217/220.
У задней двери, чтобы отпустить внутренние болты, нужно снять нижнюю облицовку стойки В.
Примечание: прочие регулировочные мероприятия, например, перемещение двери вверх, бесполезны, поскольку после этого дверь снова опустится вниз.
Проверить зазоры в стыках двери. Дверь отрегулирована правильно, если в закрытом положении зазор со всех сторон равномерный и она не выступает слишком далеко внутрь или наружу, а ее контуры совпадают с прилегающими деталями.
Предписанные значения зазоров в стыках/POLO:
- Передняя дверь — переднее крыло 3,0+1,0 мм
- Передняя дверь — заднее крыло (3-дверная модель) 3,7+1,0 мм
- Передняя дверь — задняя дверь (5-дверная модель) 3,7+1,0 мм
- Задняя дверь — заднее крыло (5-дверная модель) 3,0+1,0 мм
- Дверь — порог двери 4,0+1,0 мм
Если предписанные значения не соблюдаются, отвернуть крепление запирающей скобы к кузову (к стойке В или соответственно С) и отпустить крепление шарниров. Перемещением двери выровнять ее.
После выравнивания болты крепления шарниров затянуть моментом 20 Нм. а затем заблокированным ключом довернуть их в направлении затяжки на ¼ оборота (90°).
Только IBIZA
Регулировка двери для модели IBIZA выполняется, в принципе, так же, как и для POLO. Только у верхнего шарнира вместо гайки -3- выворачивается болт. При установке болт заменяется на новый и затягивается моментом 30 Нм.
Предписанные значения зазоров в стыках/IBIZA:
- Передняя дверь — переднее крыло 3 мм
- Передняя дверь — заднее крыло (3-дверная модель) от 3 до 4 мм
- Передняя дверь — задняя дверь (5-дверная модель) от 3 до 4 мм
- Задняя дверь — заднее крыло (5-дверная модель) от 2 до 3,5 мм
- Дверь — порог двери 4 мм
