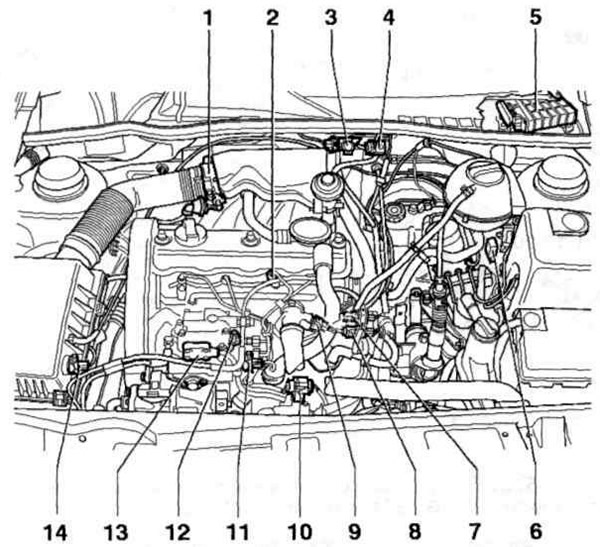

Рис. 6.68 а. Расположение элементов системы впрыска дизельного топлива в моторном отсеке автомобилей с двигателями AEY, АНВ, AKW:
1 - Корпус воздушной заслонки; 2 - Форсунка с датчиком перемещения иглы; 3 - Клапан рециркуляции отработавших газов; 4 - Потенциометр воздушной заслонки; 5 - Блок управления системой впрыска топлива; 6 - Реле вспомогательного нагревающего элемента; 7 - Разъем проводки датчика перемещения иглы форсунки; 8 - Разъем проводки датчика частоты вращения коленчатого вала; 9 - Датчик температуры охлаждающей жидкости; 10 - Разъемы проводки: датчика температуры топлива, регулятора количества топлива, датчика перемещения модулирующего поршня, клапана отсечки топлива; 11 - Разъемы проводки: ТНВД, отсечного клапана; 12 - Отсечной клапан; 13 - Регулятор количества топлива ТНВД с датчиком температуры топлива, датчиком перемещения модулирующего поршня; 14 - Датчик температуры входящего воздуха.

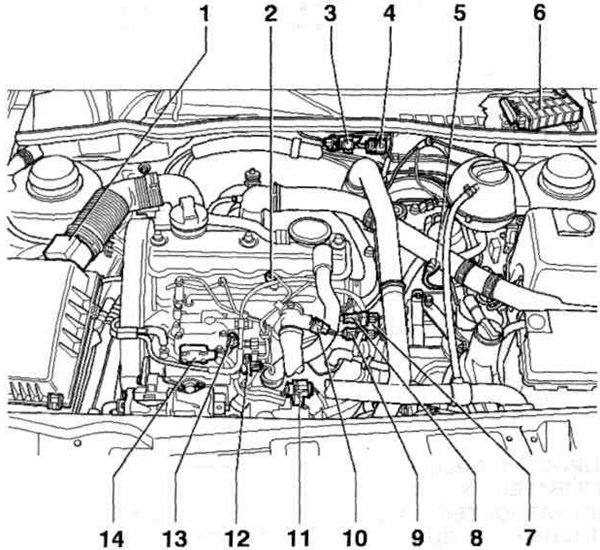

Рис. 6.68 б. Расположение элементов системы впрыска дизельного топлива в моторном отсеке автомобилей с двигателями AFN, AHU, ALE:
1 - Расходомер воздуха; 2 - Датчик перемещения иглы форсунки; 3 - Клапан рециркуляции отработавших газов; 4 - Электромагнитный клапан отграничения давления наддува; 5 - Датчик температуры во впускном коллекторе; 6 - Блок управления системой впрыска топлива (с датчиком давления во впускном коллекторе); 7 - Центральный разъем проводки; 8 - Двухконтактный разъем проводки датчика перемещения иглы форсунки; 9 - Трехконтактный разъем проводки датчика перемещения иглы форсунки; 10 - Датчик температуры охлаждающей жидкости; 11 - Разъемы проводки: датчика температуры топлива, регулятора количества топлива, датчика перемещения модулирующего поршня; 12 - Трехконтактный разъем проводки клапана отсечки топлива; 13 - Отсечной клапан; 14 - Регулятор количества топлива ТНВД с датчиком температуры топлива, датчиком перемещения модулирующего поршня.

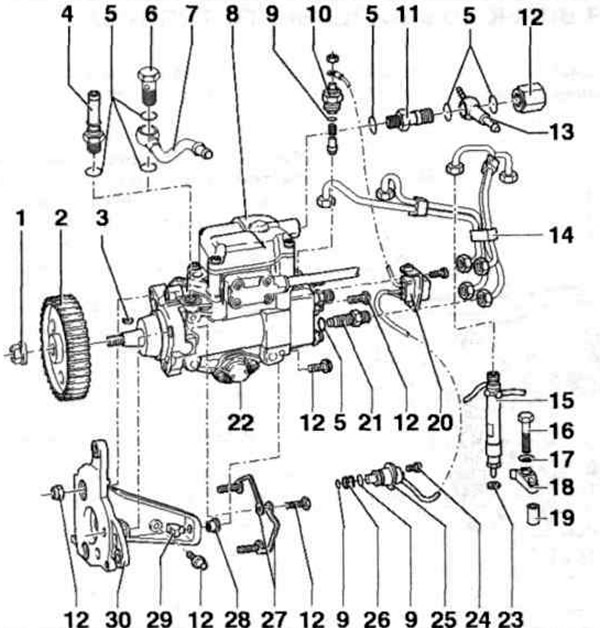

Рис. 6.69. Топливный насос высокого давления:
1, 12 - Гайки; 2 - Шкив ТНВД; 3 - Шпонка; 4 - Штуцер заборного топливопровода (от топливного фильтра); 5, 23 - Сальники; 6, 16, 24, 29 - Болты; 7 - Заборный топливопровод (от топливного фильтра); 8 - ТНВД с регулятором количества топлива, датчиком перемещения модулирующего поршня, датчиком температуры топлива; 9 - Уплотнительное кольцо; 10 - Клапан отсечки топлива; 11 - Переходник для сливного топливопровода; 13 - Сливной топливопровод; 14 - Топливопроводы высокого давления; 15 - Форсунка (третьего цилиндра с датчиком перемещения иглы): 17 - Шайба; 18, 27 - Фиксаторы; 19 - Опора; 20 - Разъем проводки клапана отсечки топлива; 21 - Переходник; 22 - Крышка регулятора момента опережения впрыска топлива; 25 - Клапан начала впрыска топлива; 26 - Фильтр; 28 - Втулка; 30 - Кронштейн.
