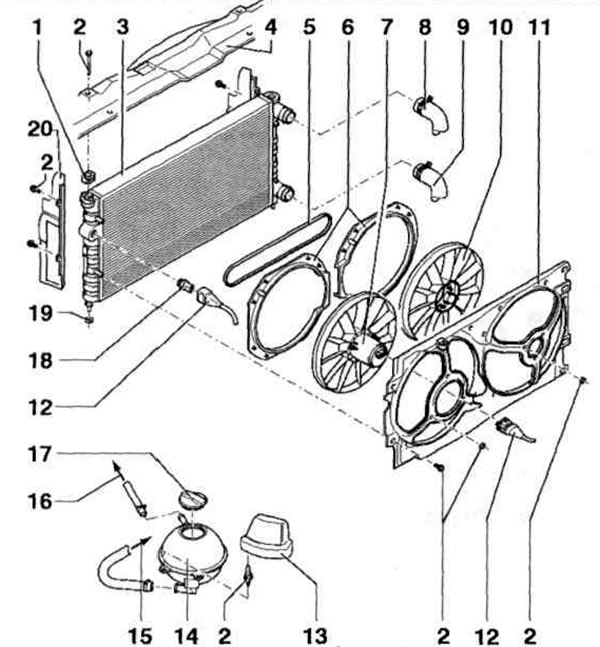

Рис. 6.40. Элементы системы охлаждения:
1 - Хомут; 2 - Болты с гайками; 3 - Радиатор; 4 - Блокировочная опора; 5 - Поликлиновой ремень (только на автомобилях с дополнительными опциями), 6 - Направляющие кольца вентиляторов; 7 - Вентилятор радиатора; 8 - Верхний патрубок; 9 - Нижний патрубок; 10 - Дополнительный вентилятор; 11 - Кожух вентиляторов; 12 - Разъем проводки вентилятора; 13 - Крышка расширительного бачка; 14 - Расширительный бачок; 15 - К патрубку системы охлаждения; 16 - К верхнему патрубку; 17 - Крышка; 18 - Термовыключатель вентилятора; 19 - Резиновая шайба; 20 - Воздуховод.

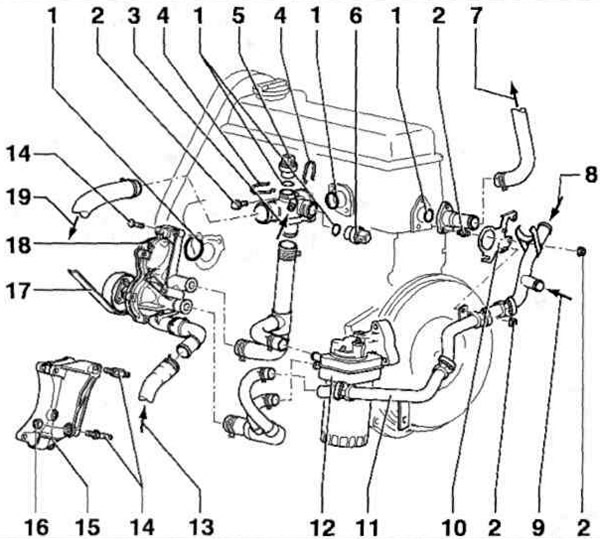

Рис. 6.41. Элементы системы охлаждения:
1 - Уплотнительное кольцо; 2, 14 - Болты; 3 - От расширительного бачка; 4 - Фиксатор; 5 - Термовыключатель кондиционера и 3-скоростной термовыключатель вентилятора радиатора (только на двигателе 1Y); 6 - Датчик температуры охлаждающей жидкости; 7 - К радиатору; 8 - От радиатора; 9 - От расширительного бачка; 10, 15 - Кронштейны; 11 - Патрубок; 12 - Масляный радиатор; 13 - От нижней части радиатора: 16 - Гайки; 17 - Поликлиновой ремень/ ребристый ремень; 18 - Насос системы охлаждения; 19 - К верхней части радиатора.

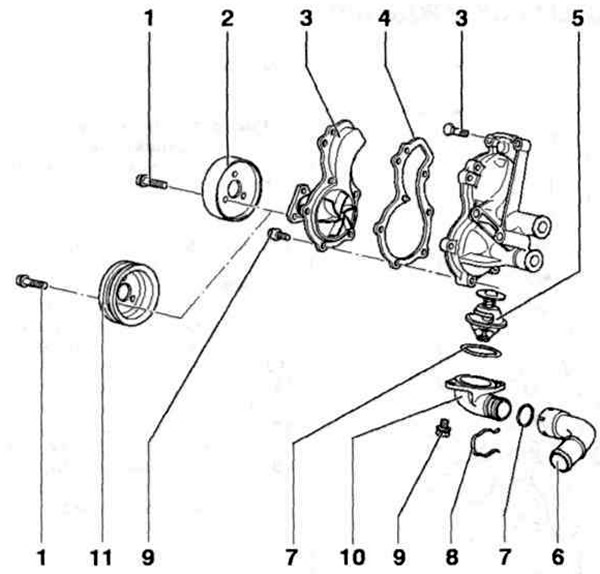

Рис. 6.42. Насос системы охлаждения:
1, 9 - Болты; 2, 11 - Шкивы; 3 - Насос системы охлаждения; 4 - Прокладка; 5 - Термостат; 6 - Переходник; 7 - Уплотнительное кольцо; 8 - Фиксатор; 10 - Фланец.
